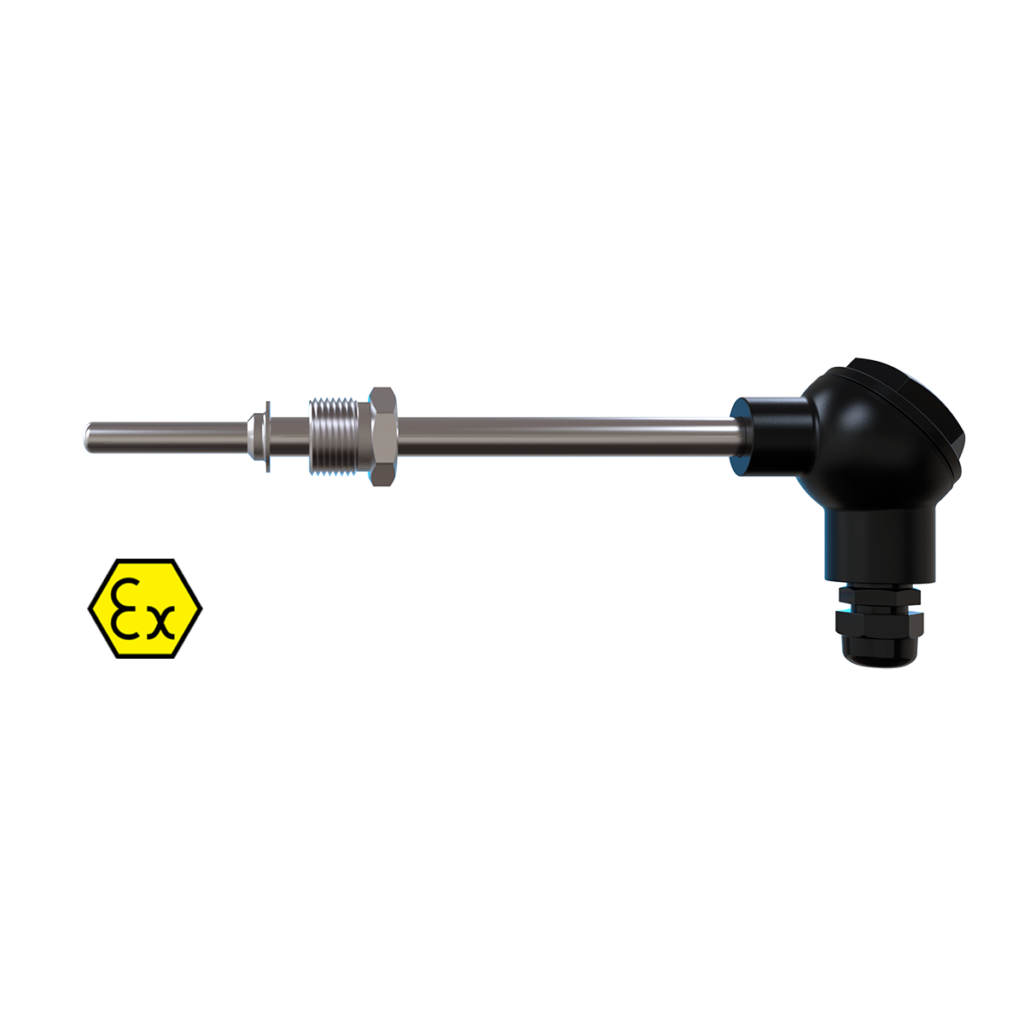

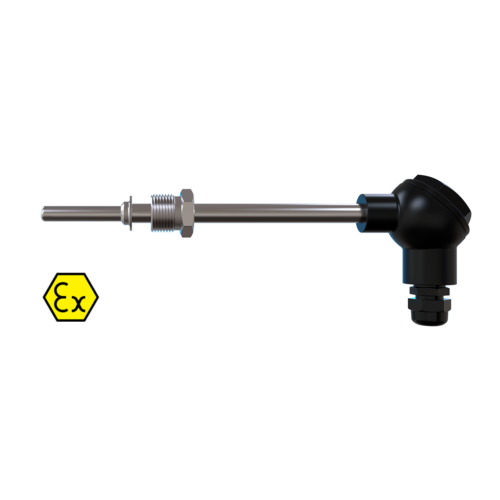

Термопреобразователь сопротивления для измерения температуры воздуха во взрывозащищенном исполнении ДТС125

Name: Термопреобразователь сопротивления для измерения температуры воздуха во взрывозащищенном исполнении ДТС125
SKU: 5dbc651d696f

Артикул: 5dbc651d696f Категории: Датчики, Датчики температуры

Оставить заявку

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1…Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами

Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

вероятность безотказной работы – не менее 0,95 за 16 000 час;
средний срок службы – не менее 4 лет;
гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

200 °С – для клеммных головок из алюминиевого сплава;
120 °С – для головок из полиамида

Стандартный срок производства – от 7 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1…Т6 Ga Х
0	Датчики относятся к категории особо взрывобезопасного оборудования
Ех	Знак соответствия стандартам взрывозащиты
ia	Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIC	Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
Т1…Т6	Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице
Ga	Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
Х	Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс	Т1	Т2	Т3	Т4	Т5	Т6
Температура окружающей и контролируемой среды, не более	425 °С	275 °С	195 °С	130 °С	95 °С	80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивное исполнение коммутационной головки для ДТП

Стандартное исполнение		Увеличенная
Пластмассовая	Металлическая	Пластмассовая	Металлическая

М16×1,5	Кабельный ввод М16×1,5	Кабельный ввод М16×1,5	Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 10 мм

Конструктивные исполнения датчиков

Модель

Параметры

Материал

Длина монтажной части L*, мм

015

D=8 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

035

D=8 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

045

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

055

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250, 1600,

2000

065

D=8 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

085

D=10 мм,

M=27×2 мм**, S=32 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

095

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С), диаметр 10 мм

105

D=8 мм,

M=20×1,5 мм**, S=2 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

185

D=10 мм, M=22×1,5 мм**,

S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С), диаметр 10 мм

80, 100, 120,

160, 180,200,

250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

195

D=10 мм, M=27×2 мм**,

S=32 мм

205

D=10 мм, M=22×1,5 мм**,

S=27 мм, R=9,5 мм

215

D=10 мм, M=27×2 мм**,

S=32 мм, R=12 мм

265

D=6 мм, M=22×1,5 мм**,

S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.
