Термостат MEYERTEC MTR-K

Термостат (реле температуры) MEYERTEC MTR-K – контроль температуры и отличное решение для cистем отопления, ГВС, вентиляции и кондиционирования!

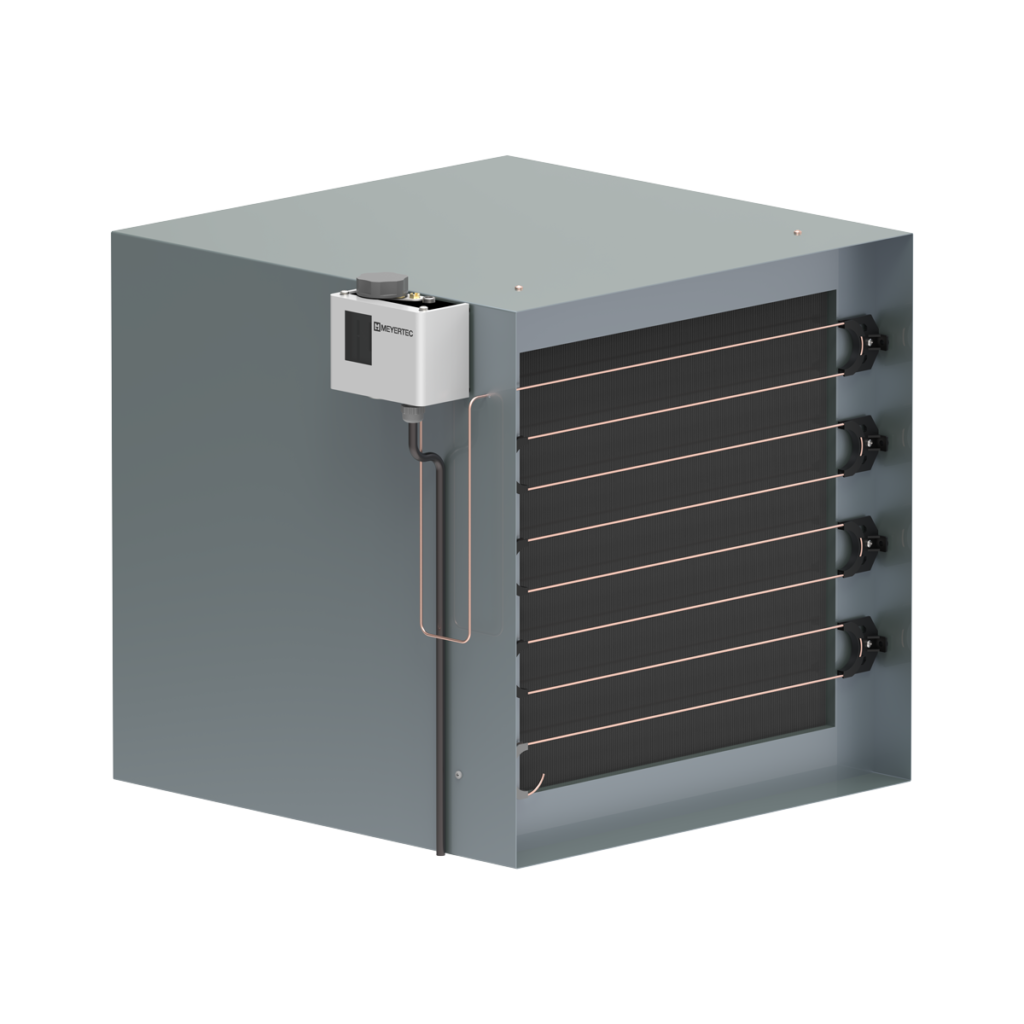

В системах вентиляции капиллярный термостат MTR-K MEYERTEC контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости в калорифере. Это защищает систему от аварий зимой, таких как разрыв трубок, повреждение калорифера, прекращение теплоснабжения, а также затопление помещений.

Термостат МТR-К от MEYERTEC – это надежный и простой способ защитить ваши системы от замерзания или перегрева. Устройство подходит для работы в жилых, коммерческих и промышленных объектах, обеспечивая безопасность и стабильность работы оборудования.

Преимущества и отличительные особенности

Полная взаимозаменяемость с зарубежными моделями термостатов для систем ОВК (HVAC).
Высокая нагрузочная способность и надежность контактов.
Гибкие настройки порога срабатывания и дифференциала (доступна ручная настройка пользователем).
Продолжительный срок службы: 10+ лет.
Возможность увеличения пылевлагозащиты с помощью защитного корпуса с IP55, что позволяет использовать термостат в помещениях с высокой влажностью и конденсатом.
Гарантийный срок эксплуатации – 2 года.

Конструктивные особенности

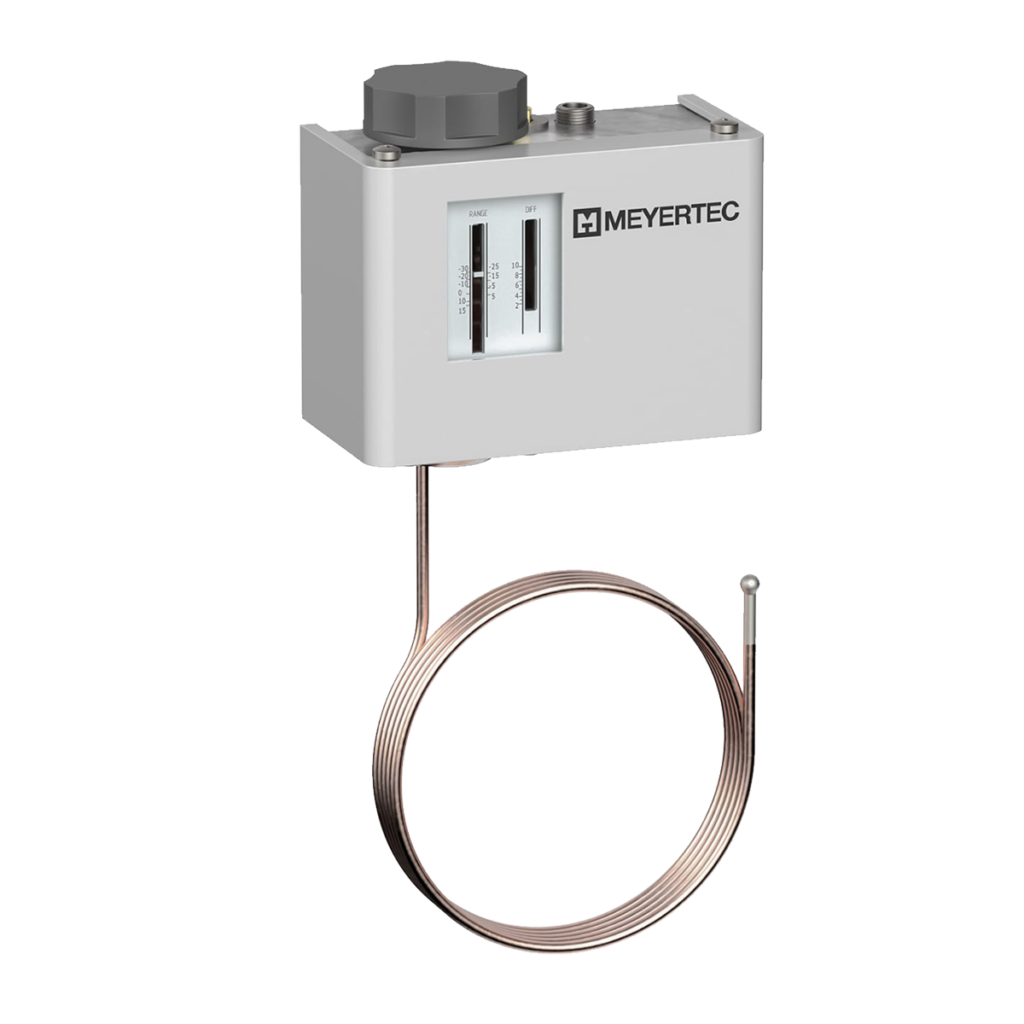

MTR-K состоит из капилляра, наполненного газом, соединенного с диафрагмой внутри корпуса, и механического перекидного реле.
Положение контактов термостата зависит от температуры контролируемой среды.
MTR-K выполнен в корпусе с пылевлагозащитой IP30 (степень пылевлагозащиты по ГОСТ 14254)
Для повышения степени пылевлагозащиты рекомендуется использовать защитный корпус для реле IP55.

Внутреннее устройство термостата MEYERTEC MTR-K

Основные функции

Что делает MTR-K незаменимым?

Защищает калориферы от замерзания.
Управляет циркуляцией воды в системах отопления и ГВС.
Сигнализирует о прорыве перегретого теплоносителя в системе отопления.

Области применения

Капиллярный термостат MTR-K используется в системах:

Отопления и горячего водоснабжения.
Вентиляции и кондиционирования.

Среда измерения

Теплоноситель: воздух.

Характеристики

Параметр	Значение
Общие параметры
Диапазон задаваемой уставки температуры	–30…+15 °С (заводская установка +7 °С)
Дифференциал	Настраиваемый, 4…10 °С (заводская установка 4 °С)
Тип чувствительно элемента	Капиллярная трубка без термобаллона
Тип наполнителя	Парообразный
Длина капиллярной трубки	1; 2; 3; 4; 6; 11,5 м (в зависимости от модификации)
Подключение сигнальных проводов	К винтовым клеммам прибора
Диаметр подключаемого кабеля	6…14 мм
Управляющий выход	Однополюсный перекидной контакт SPDT
Общие параметры нагрузки	АС (10 А 240 В) АС (20 А 120 В)
Электрическая нагрузка на контактную систему в соответствии с ГОСТ IEC 60947-5-1-2014	AC-1 (16 А, 400 В) AC-3 (16 А, 400 В) AC-15 (10 А, 400 В) DC-13 (12 Вт, 220 В)
Сброс	Автоматический
Конструктивные параметры
Класс защиты от поражения электрическим током по ГОСТ IEC 60947-5-1	I
Виброустойчивость по ГОСТ Р 52931	N2
Масса прибора, не более:	Брутто/нетто, кг
— МТR-К1	0,70/0,65
— МТR-К2	0,80/0,75
— МТR-К3	0,85/0,70
— МТR-К4	0,90/0,75
— МТR-К6	1,0/0,9
— МТR-К11,5	1,3/1,0
Габаритные размеры упаковки (Д × Ш × В)
— МТR-К1	190×100×75 мм
— МТR-К2, МТR-К3, МТR-К4, МТR-К6	190×140×75 мм
— МТR-К11,5	190×140×115 мм
Условия эксплуатации
Температура окружающей среды	–25…+65 °С
Температура чувствительного элемента, не более	+120 °С
Относительная влажность, не более	80 % (при +25 °С)
Атмосферное давление	84…106,7 кПа
