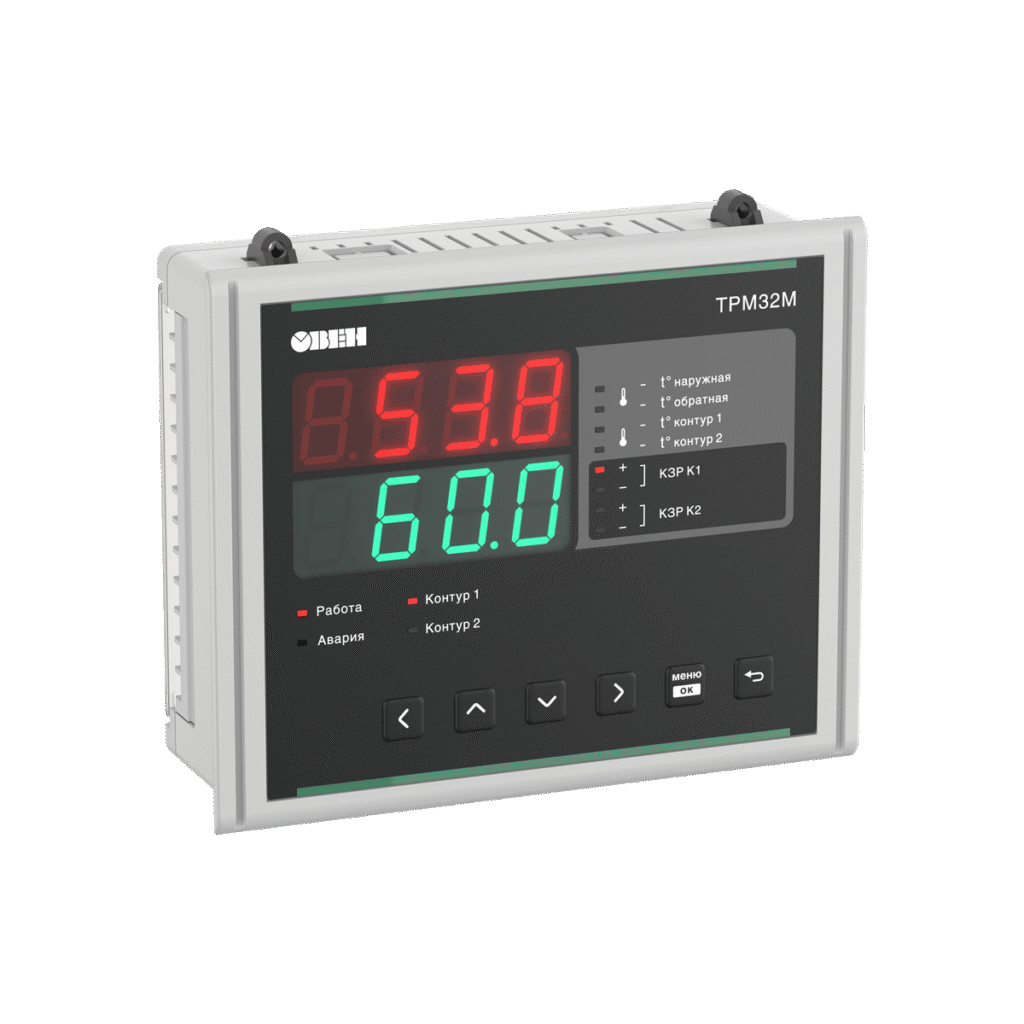

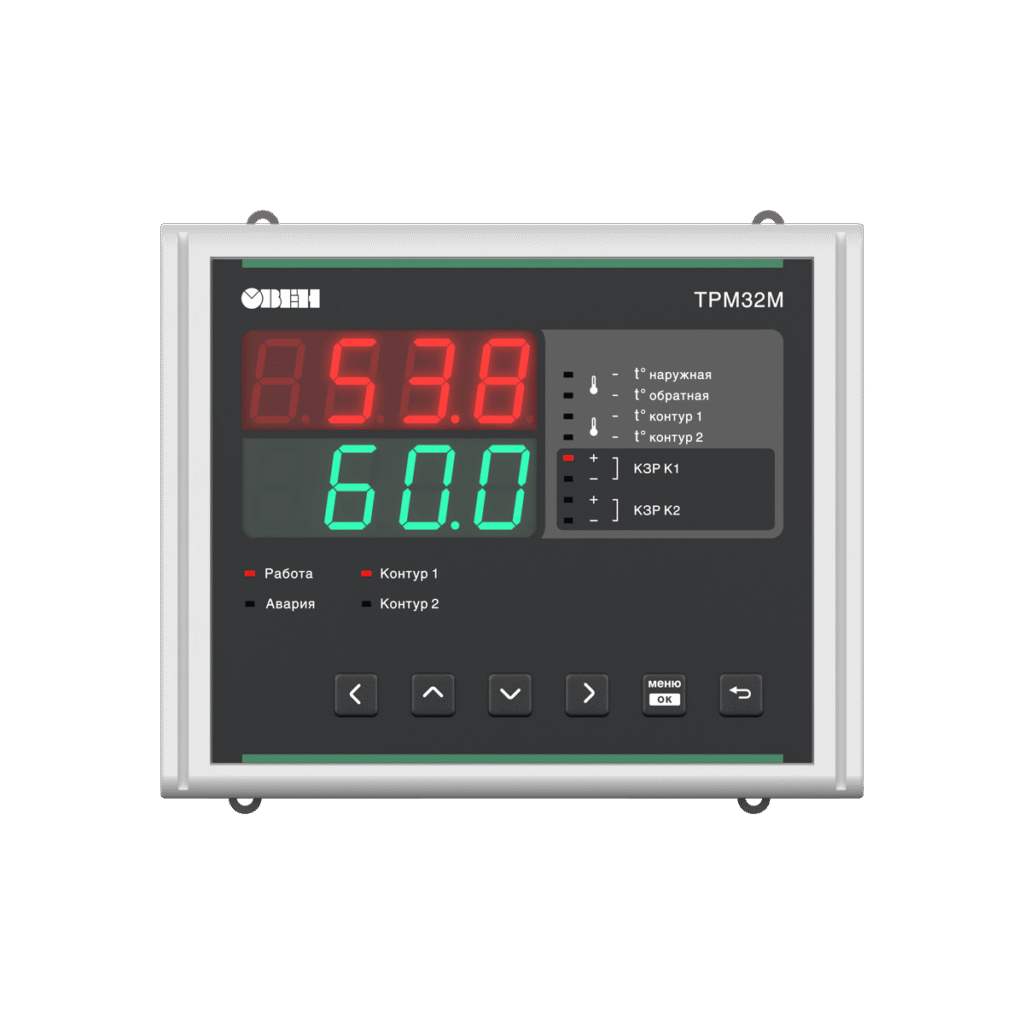

ТРМ32М регулятор для двухконтурных систем отопления и ГВС

PDS К1

Реле перепада давления насосов циркуляции первого контура

PDS К2

Реле перепада давления насосов циркуляции второго контура

Старт/Стоп К1*

Старт / Стоп регулирования контура 1*

Старт/Стоп*

Старт / Стоп регулирования К1 и К2*

Старт/Стоп К2*

Старт / Стоп регулирования контура 2*

Кн.Сброс*

Внешняя кнопка сброса аварий*

Тнар

Датчик температуры наружного воздуха

Тобр

Датчик температуры обратной воды

Тк1

Датчик температуры воды в контуре 1

Тк2

Датчик температуры воды в контуре 2

К1 НЦ1

Насос циркуляции 1 первого контура

К1 НЦ2

Насос циркуляции 2 первого контура

К2 НЦ1

Насос циркуляции 1 второго контура

К2 НЦ2

Насос циркуляции 2 второго контура

К1 КЗР_з

Закрыть КЗР первого контура

К1 КЗР_о

Открыть КЗР первого контура

К2 КЗР_з

Закрыть КЗР второго контура

К2 КЗР_о

Открыть КЗР второго контура

PDS К1

Реле перепада давления насосов циркуляции первого контура

PDS К2

Реле перепада давления насосов циркуляции второго контура

Старт/Стоп К1*

Старт / Стоп регулирования контура 1*

Старт/Стоп*

Старт / Стоп регулирования К1 и К2*

Старт/Стоп К2*

Старт / Стоп регулирования контура 2*

Кн.Сброс*

Внешняя кнопка сброса аварий*

Тнар

Датчик температуры наружного воздуха

Тобр

Датчик температуры обратной воды

Тк1

Датчик температуры воды в контуре 1

Тк2

Датчик температуры воды в контуре 2

К1 НЦ1

Насос циркуляции 1 первого контура

К1 НЦ2

Насос циркуляции 2 первого контура

К2 НЦ1

Насос циркуляции 1 второго контура

К2 НЦ2

Насос циркуляции 2 второго контура

Авария К1

Аварийный сигнал в первом контуре

Авария К2

Аварийный сигнал во втором контуре

КЗР К1

Сигнал управления КЗР первого контура

КЗР К2

Сигнал управления КЗР второго контура

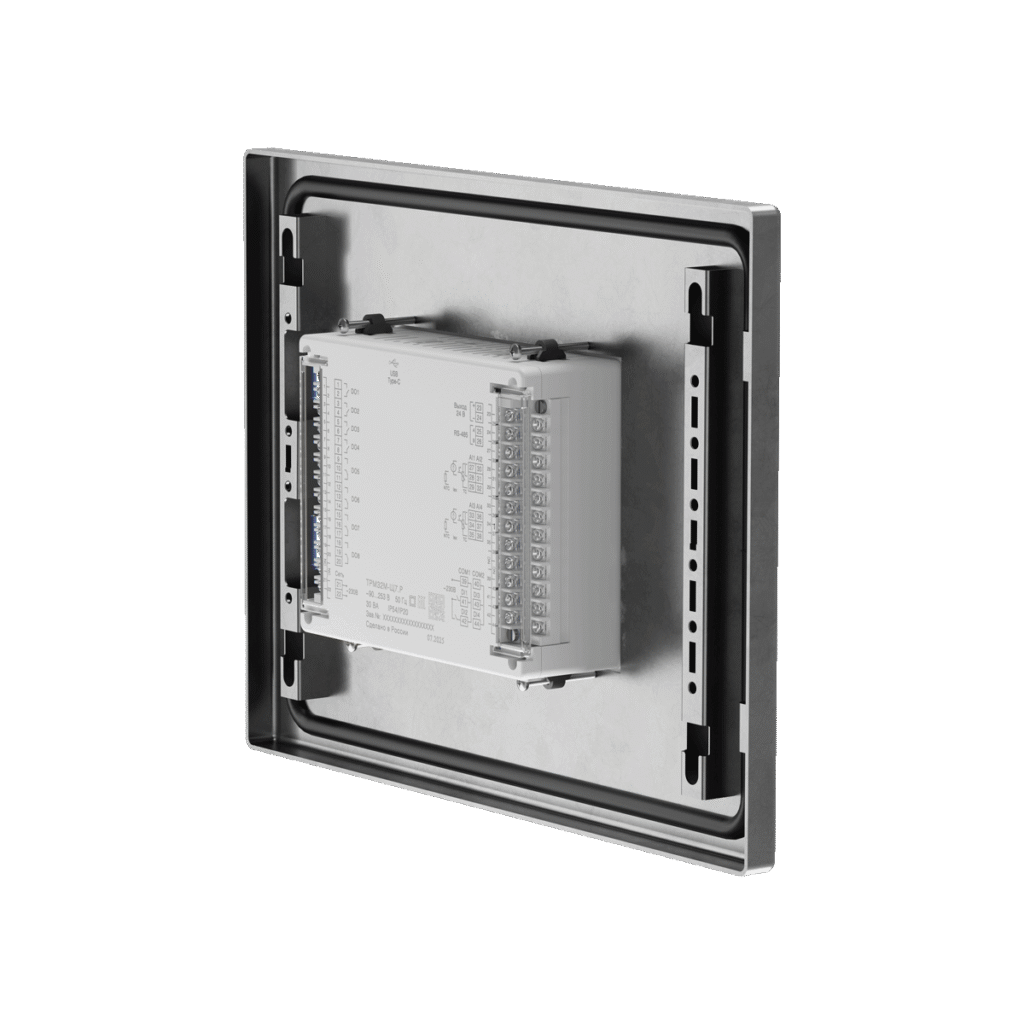

Щитовой

169×138×56 мм

Степень защиты корпуса

IP54

со стороны лицевой панели

IP20

со стороны задней панели

Масса, не более

0,75 кг

Напряжение питания

~90…253 В при 47…63 Гц

Потребляемая мощность, не более

30 ВА

Внутренний источник питания

=24 В при токе нагрузки до 180 мА

Количество портов

1 × RS-485

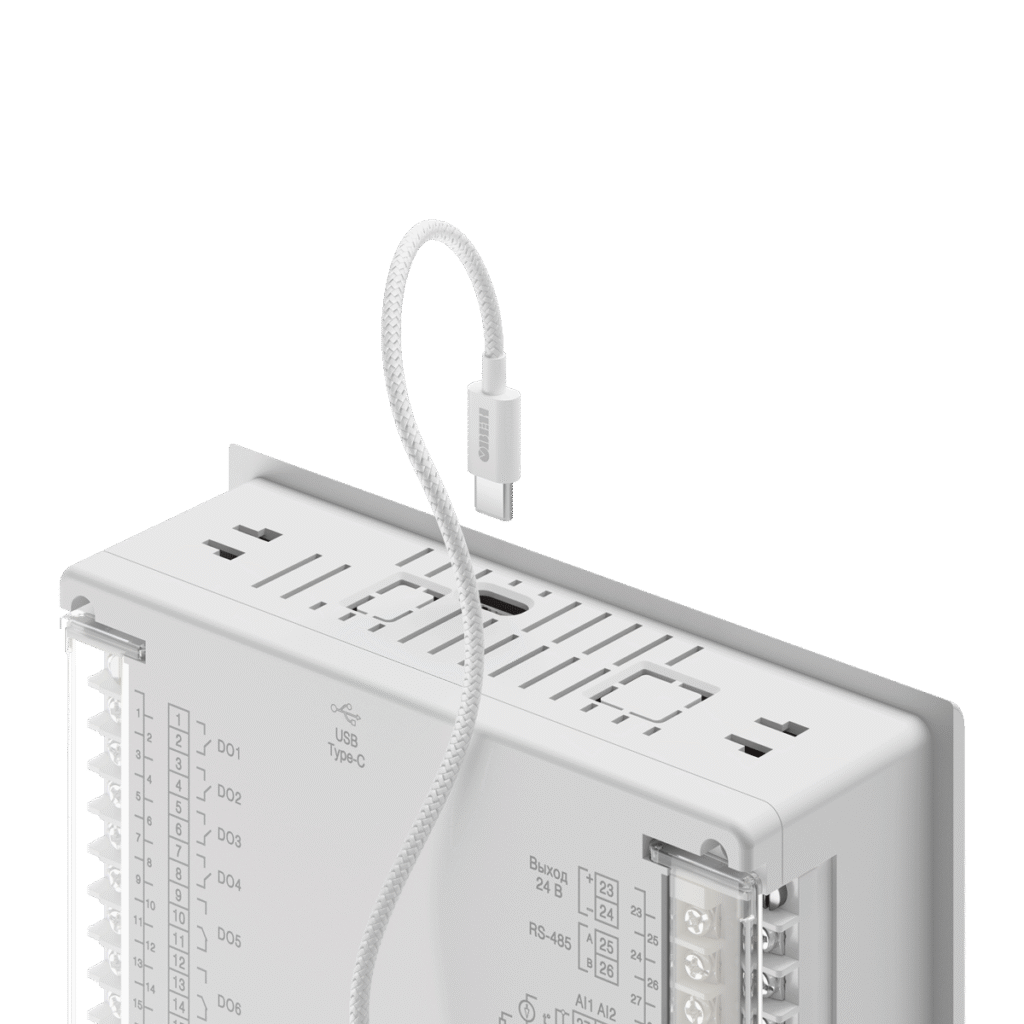

1 × USB Type-C

Поддерживаемые протоколы

Modbus RTU

Режим работы

Slave

Дискретные

4 × DI

Подключаемые датчики

механические коммутационные устройства: контакты кнопок, выключателей, герконов, реле

Аналоговые

4 × AI

Подключаемые сигналы

Термопреобразователи сопротивления

50М, 100М, 500М, 1000М

Pt50, Pt100, Pt500, Pt1000

50П , 100П, 500П, 1000П

Cu50, Cu100, Cu500, Cu1000

100Н, 500Н, 1000Н

Сигналы тока

4…20 мА

Терморезисторы

10 кОм, B25/100 = 3950 K

Дискретные (DO)

8 × DO (э/м реле 4 А) — в ТРМ32М-Х.Р

6 × DO (э/м реле 4 А) — в ТРМ32М-Х.И / ТРМ32М-Х.У

4 × DO (э/м реле 4 А) + 4 × DO (транз. оптопары 400 мА) — в ТРМ32М-Х.К

Аналоговые (AO)

2 × AO (4…20 мА) — в ТРМ32М-Х.И

2 × AO (0…10 В) — в ТРМ32М-Х.У

Рабочая температура

+40…+55 ⁰С

Часы реального времени

есть

Средний срок службы

12 лет

Гарантия

2 года
