Щит управления паровым котлом

Компания: ООО «Оникс»

Город: Киров

Используемая продукция ОВЕН:

• ПР110 программируемое реле для дискретных локальных систем
• САУ-У контроллер для управления группой насосов с чередованием
• Винтовые клеммы
• Сигнальные лампы, звонки, двухцветные индикаторы MT22

Щит управления ЩУКп 01.5 предназначен для автоматического управления паровым котлом типа КП-300, КП-500, КП-700, КП-1000, оснащенным двухступенчатой автоматизированной горелкой, работающей на газообразном или жидком топливе.

Щит изготовлен на базе программируемого реле ОВЕН ПР110. Контроль уровня воды в котле и включение/выключение питательного насоса обеспечивает контроллер ОВЕН САУ-МП(У).

Щит управления паровым котлом ЩУКп 01.5 обеспечивает автоматический розжиг и управление котлом в автоматическом режиме.

Щит обеспечивает выполнение следующих функций:

• Пуск и остановку котла по команде оператора.
• Активный контроль цепей дискретных датчиков.
• Отключение котла в случае аварийной ситуации с запоминанием первопричины.
• Управление питательным насосом с помощью САУ-У.
• Индикацию уровня воды в котле с помощью четырёх индикаторов расположенных на САУ-У.
• Режим «Большое» / «Малое» горение.

Используемые датчики:

• Дискретные типа «сухой контакт».
• Кондуктометрические датчики уровня.

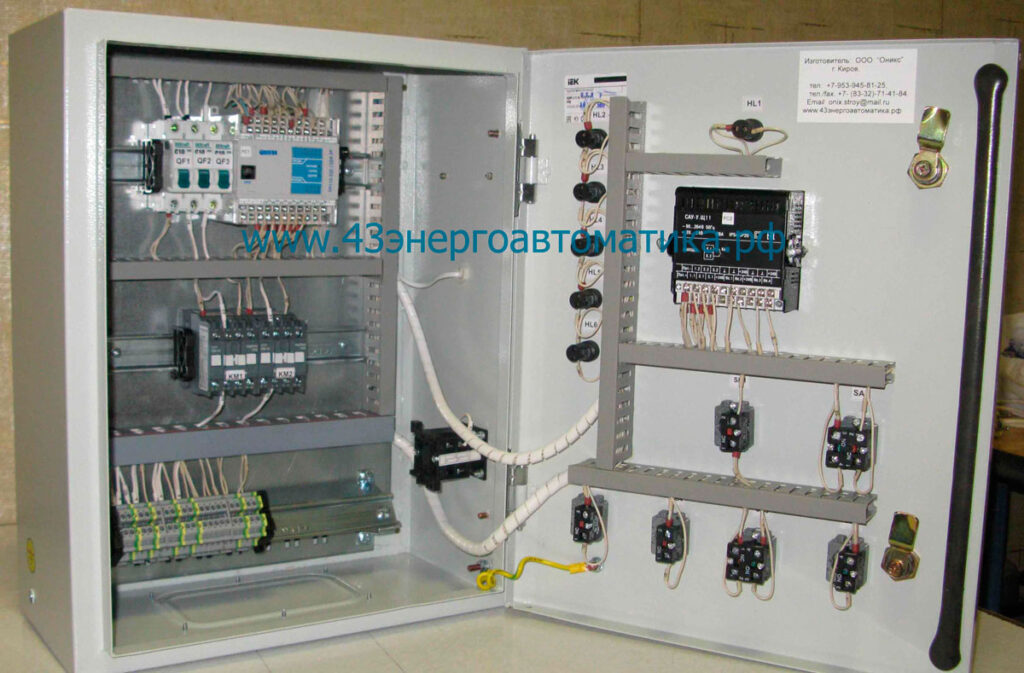

В шкафу расположены автоматы защиты, магнитные пускатели, промежуточное реле и программируемое реле ПР110.

На дверце щита расположены:

• универсальный прибор управления насосами САУ-У;
• индикаторы;
• кнопка аварийной остановки котла с фиксацией;
• кнопка проверки индикации;
• кнопка снятия звукового сигнала;
• кнопка снятия аварии;
• кнопки пуск/стоп горелки.

Щит ЩУКп 01.5 имеет 4 канала регулирования и 5 каналов контроля. Регулировка мощностью горелки — двухступенчатая.

Основной управляющий элемент щита — программируемое реле ОВЕН ПР110. Контроль уровня воды в котле и включение/выключение питательного насоса обеспечивает контроллер ОВЕН САУ-МП(У).

ЩУКв 01.5 обеспечивает защиту котла и выдачу аварийных сигналов:

• авария по разрежению;
• авария по нижнему аварийному уровню воды;
• авария по верхнему аварийному уровню воды;
• авария по превышению давления пара;
• авария горелки;

Сигналы аварии индицируется светодиодными индикаторами красного цвета и дублируются звуковым сигналом. Аварийный сигнал выдаются в систему общекотельной автоматики (опция). Щит управления обеспечивает режим «горячий резерв»(опция). Возможно исполнение щита с другими марками котлов и теплогенераторных установок. В ЩУКп 01.5 установлена пускорегулирующая аппаратура питательного насоса.
