Щит управления приточно-вытяжной вентиляцией

Компания: ООО «Система»

Город: Петропавловск-Камчатский

Используемая продукция ОВЕН:

• ПЛК63 контроллер с HMI для локальных систем в корпусе на DIN-рейку с AI/DI/DO/AO
• CODESYS V2

Щит управления приточно-вытяжной вентиляцией (ЩУПВВ) предназначен для управления системами приточно-вытяжной вентиляции в промышленных, административных и жилых помещениях. ЩУПВВ собран на базе свободно программируемого контролера ОВЕН ПЛК63. Использование свободно программируемого контролера позволяет задавать алгоритмы работы приточно-вытяжной вентиляции при помощи среды программирования CODESYS v2.3.

ЩУПВВ управляет работой элементов вентиляционной системы здания и контролирует работу системы вентиляции в различных режимах.

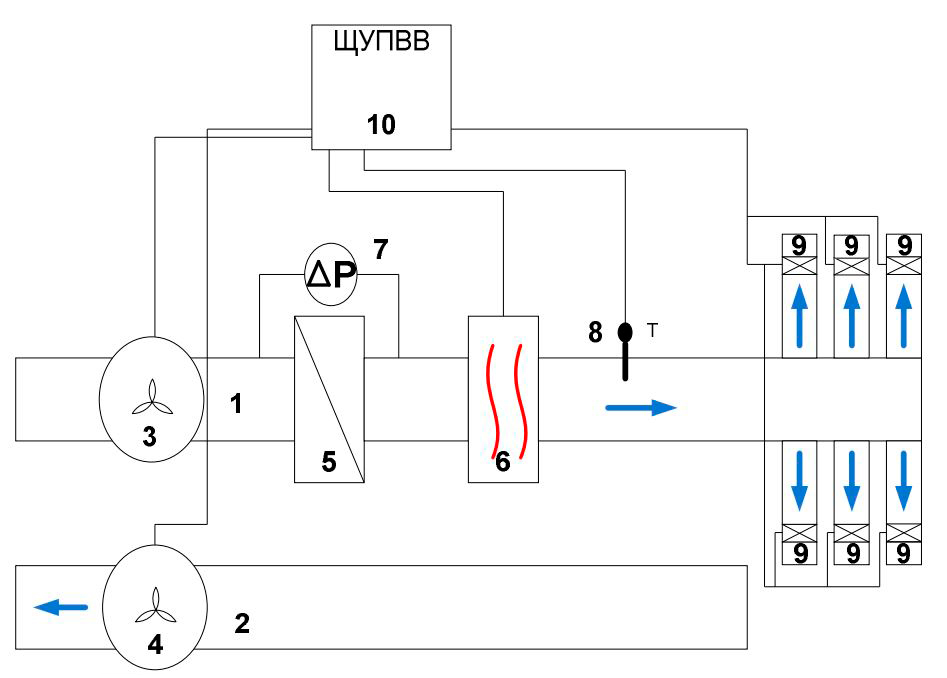

Описание функциональной схемы автоматизации ЩУПВВ

Автоматическое регулирование системы приточно-вытяжной вентиляции производится по алгоритму, задаваемому свободно программируемым контролером ОВЕН ПЛК63. ПЛК63 выполняет функции регулирования температуры подающего воздуха и времени работы приточной вентиляции.

ПЛК63 контролирует:

• Работу воздушного фильтра.
• Работу противопожарных клапанов.
• Работу элементов нагрева.

ПЛК63 управляет:

• Работой приточно-вытяжной вентиляции по заданному алгоритму (времени) работы.
• Работой нагревательных элементов приточной вентиляции.
• Работой приточно-вытяжной вентиляции при обнаружении сигнала ПОЖАР.

Информирование обслуживающего персонала о неисправностях в работе приточно-вытяжной вентиляции осуществляется путем подачи звукового сигнала и вывода неисправности на ЖК-экран. Информирование осуществляется:

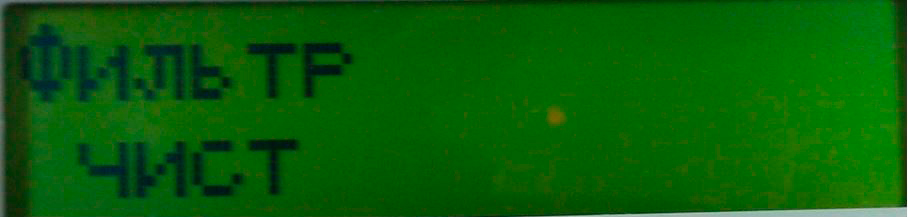

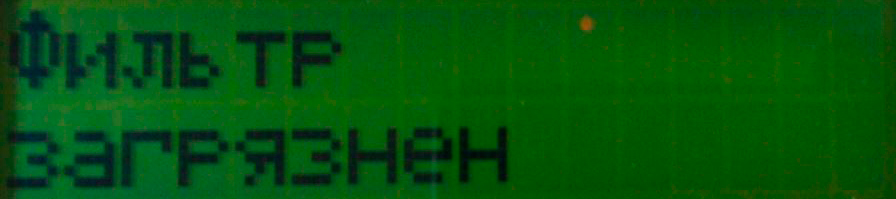

• При загрязнении воздушного фильтра.
• При отказе какого-либо из пожарных клапанов.

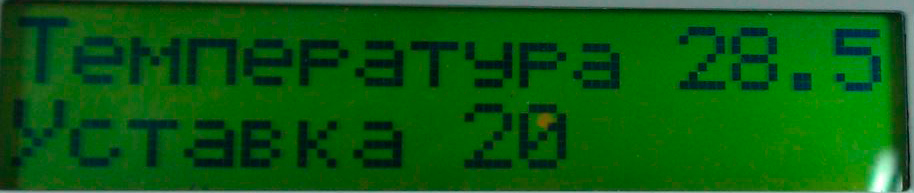

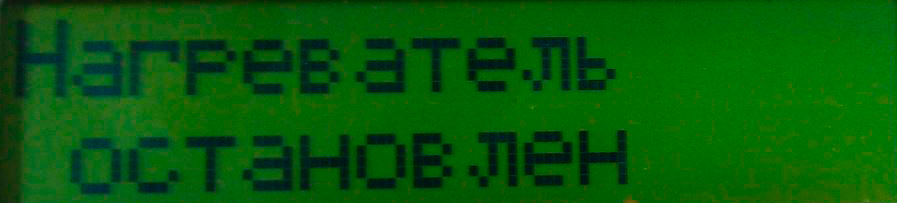

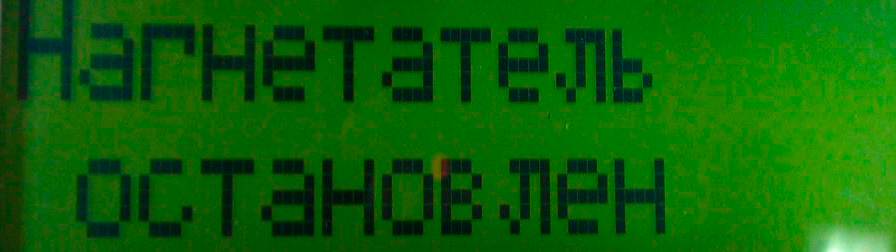

В системе предусмотрены автоматический и ручной режимы работы. При первоначальном включении шкафа управления происходит загрузка окна работы приточно-вытяжной вентиляции. При включении питания ЩУПВВ переходит в режим ручного управления вентиляцией (нагнетательный вентилятор остановлен, вытяжной вентилятор остановлен, нагревательный элемент остановлен). При этом в строке «Температура» отображается температура подающего воздуха. В строке «Уставка» отображается установленная уставка (при включении питания ЩУПВВ уставка равна 20 ⁰С).

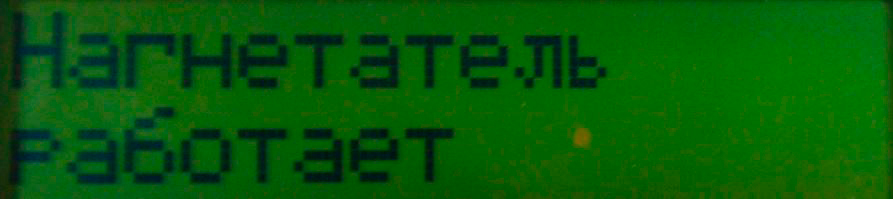

Контроль работы приточно-вытяжной вентиляции и управление осуществляется через экраны на панели управления контроллера ПЛК63, на которых отображается вся информация о работе приточно-вытяжной вентиляции.
