Щит управления водогрейным котлом

Компания: ООО «Монтаж автоматики»

Город: Чита

Используемая продукция ОВЕН:

• ПР200 программируемое реле с дисплеем
• БП15Б, БП30Б, БП60Б блоки питания для промышленной автоматики
• СМИ2 светодиодный Modbus-индикатор
• ДТСхх5 термосопротивления с коммутационной головкой
• НПТ-1 нормирующий преобразователь на DIN рейку
• ПД100 модели 1х1 датчик давления общепромышленный для объектов ЖКХ
• ГЗ.16 и ГЗ.25 гильзы защитные сварные на диаметры 8 и 10 мм
• Бобышки для датчиков температуры моделей Б.П(У) № 1, 2
• Кнопки, переключатели, джойстики, лампы в металлическом исполнении IP65 MTB2-B
• Сигнальные лампы, звонки, двухцветные индикаторы MT22

На базе оборудования ОВЕН разработана серия щитов управления водогрейным котлом с шурующей планкой:

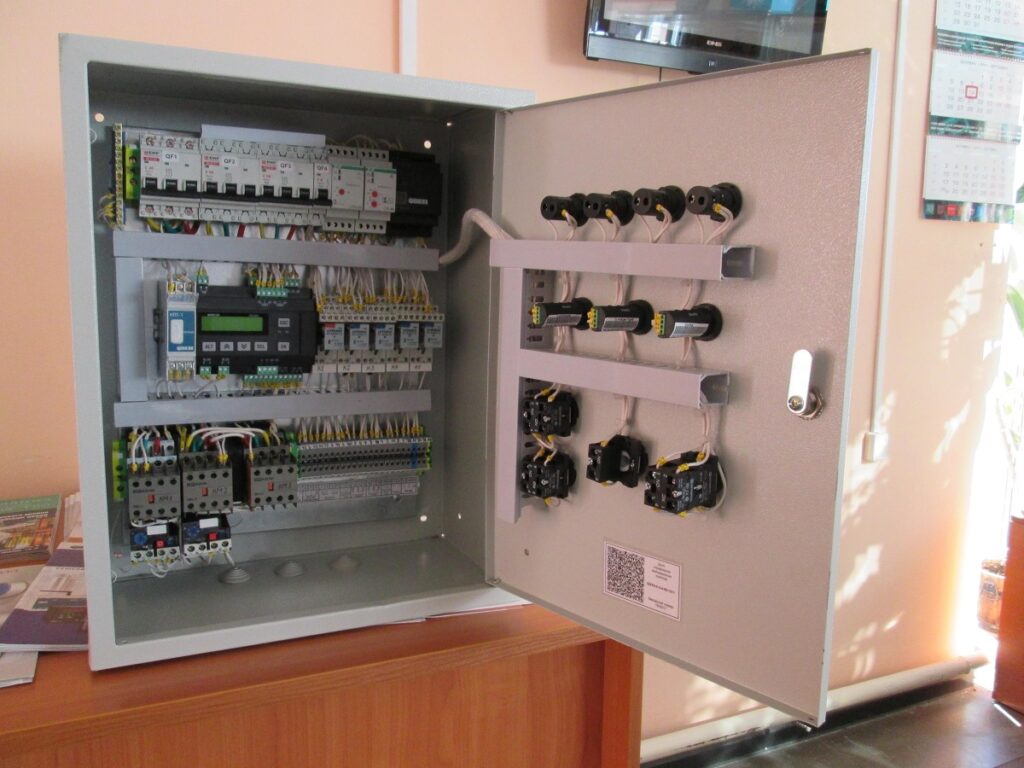

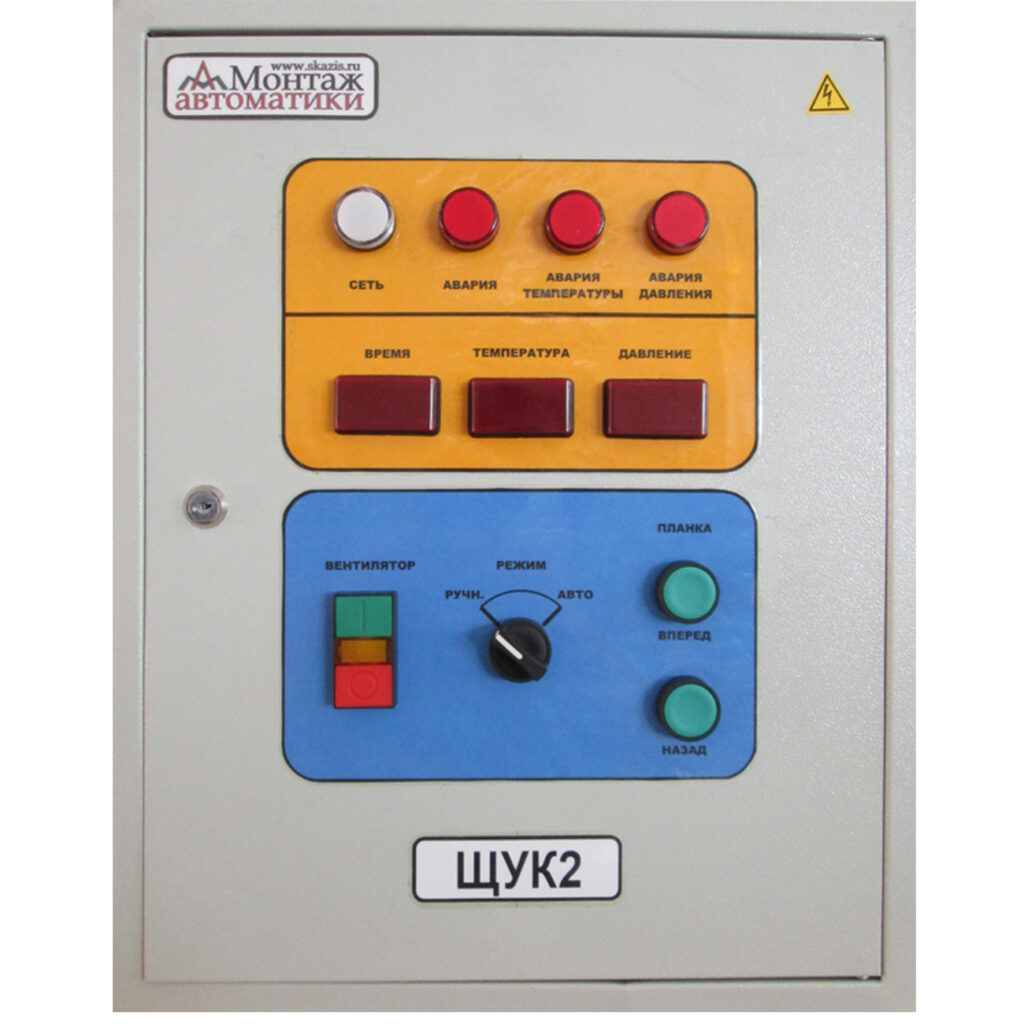

• ЩУК2-0-3-4-00-1211 – для управления дутьевым вентилятором в режиме прямого пуска;

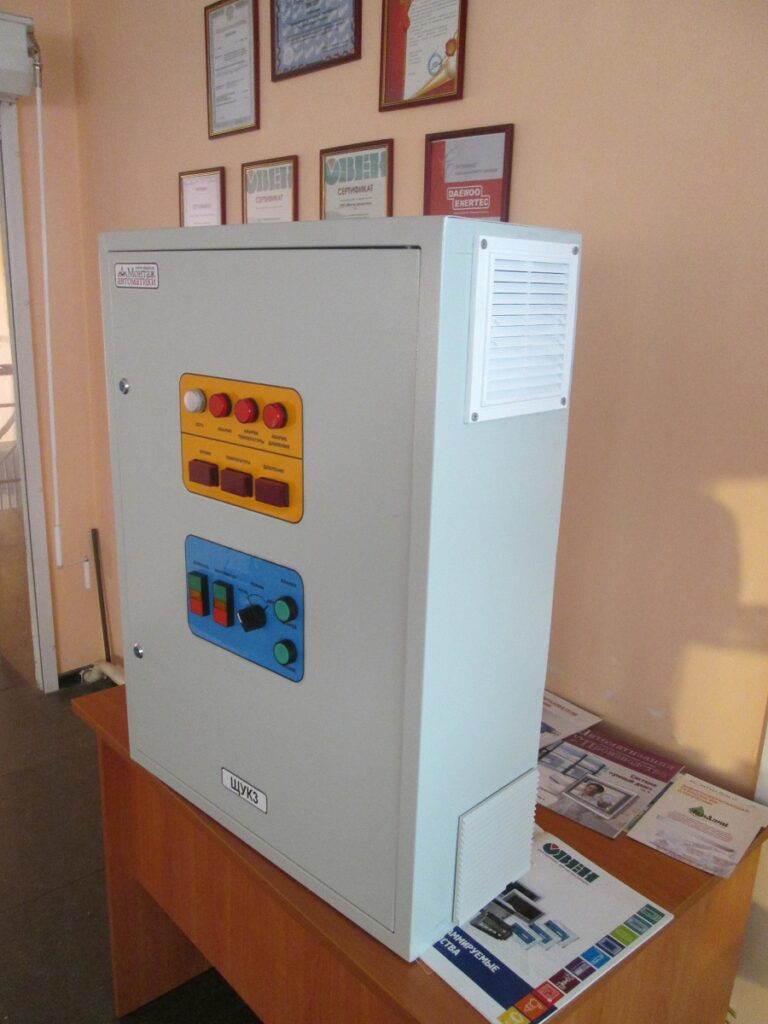

• ЩУК3-15-7,5-4-01-1211 – для управления дутьевым вентилятором в режиме плавного пуска и дымососом в режиме прямого пуска;

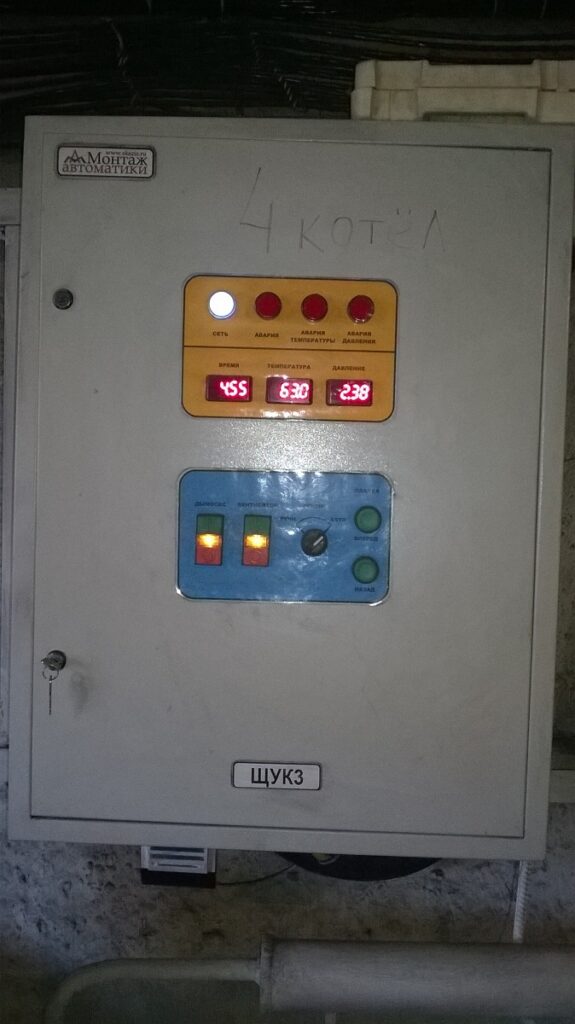

• ЩУК3-15-3-4-20-1211 – для управления дутьевым вентилятором и дымососом в режиме частотного регулирования.

Функции щитов управления

• Измерение и индикация текущих значений температуры и давления теплоносителя.
• Возможность точного задания аварийных пределов температуры и давления теплоносителя.
• Проработанный алгоритм управления шурующей планкой, обеспечивающий остановку шурующей планки в точно заданном месте при неполных заходах планки.
• Понятный человеко-машинный интерфейс системы, позволяющий произвести точную настройку параметров работы оборудования.
• Работа в сети RS-485 по протоколу Modbus RTU для обеспечения дистанционного контроля за работой котла и управления оборудованием.

Серия ЩУК разработана для управления водогрейным котлом с шурующей планкой в ручном или автоматическом режимах. Щиты управления обеспечивают защиту и управление дутьевым вентилятором, дымососом (кроме ЩУК2), а также электрическим приводом шурующей планки и являются функциональным аналогом щитов, управляемых БШП (блок шурующей планки).

Щиты серии ЩУК предназначены для автоматизации котельных и обеспечивают автономную работу котлов без участия человека. Все щиты данной серии оснащены интерфейсом внешней связи и могут работать в сети RS-485 по протоколу Modbus RTU. Данная функция позволяет организовать дистанционный контроль и управление водогрейным котлом. Каждый щит управления комплектуется руководством по эксплуатации, в котором указаны сетевые настройки и адреса переменных.

На эффективность сгорания топлива в котле, влияет целый ряд различных факторов, в том числе и равномерное распределение угля в топке котла. Щиты серии ЩУК позволяют достичь этого эффекта, благодаря функции задания количества заходов планки в топку во время каждой загрузки угля. При этом планка осуществляет несколько (до пяти) разных по длине заходов в топку.

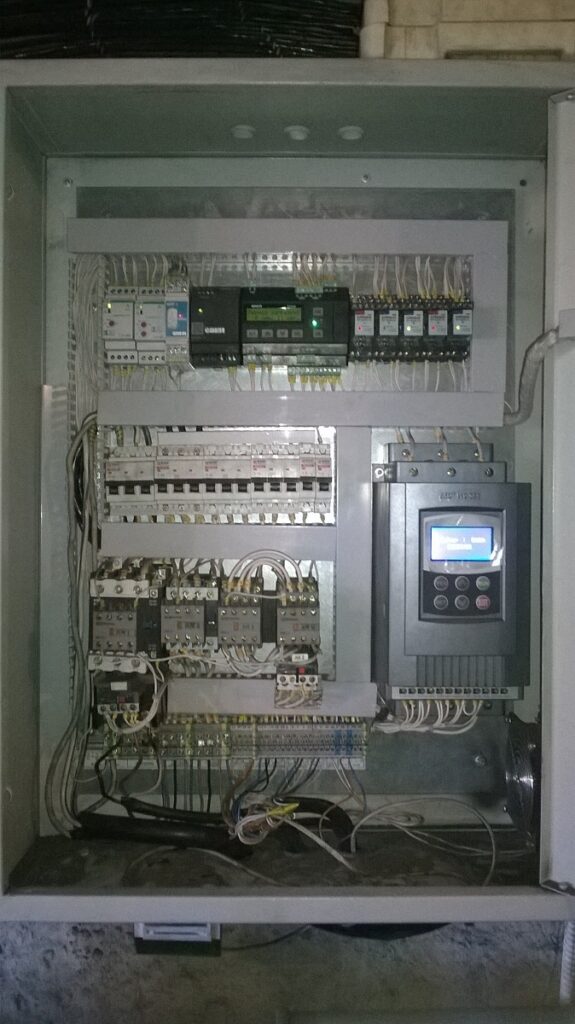

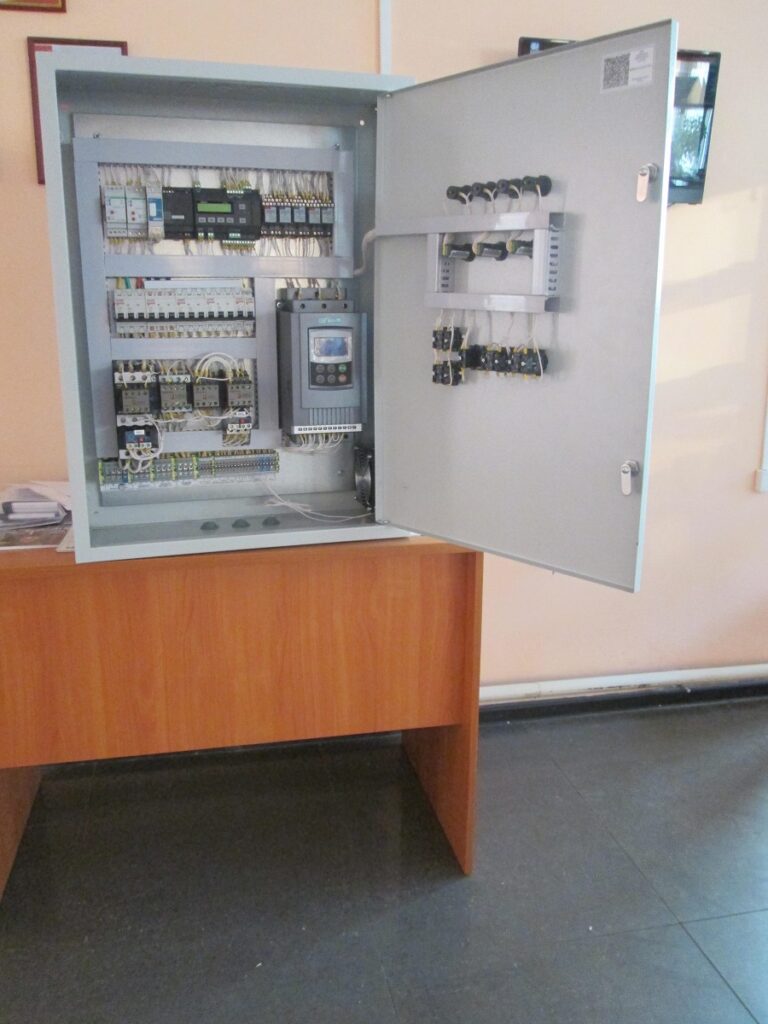

Дутьевой вентилятор в котлах с шурующей планкой работает, как правило, в повторно-кратковременном режиме. Для уменьшения влияния пусковых токов на обмотки электродвигателя дутьевого вентилятора щиты модели ЩУК3-15-7,5-4-01-1211 оснащены устройствами плавного пуска.

Электродвигатели вентиляторов являются важной частью технологического процесса водогрейного котла и их выход из строя может привести к нарушению отопительного режима. Замена электродвигателя влечет за собой существенные материальные затраты. Любая эксплуатирующая организация заинтересована в продлении срока службы электродвигателей. Одним из способов обеспечения «комфортных» для электродвигателя условий работы является использование частотно-регулируемого привода.

Щит ЩУК3-15-3-4-20-1211 обеспечивает управление дутьевым вентилятором и дымососом в режиме частотного регулирования.

Преобразователи частоты в составе ЩУК3-15-3-4-20-1211 позволяют:

• реализовать оптимальный режим сгорания угля в топке и эффективное дымоудаление отработанных газов за счет возможности регулирования скорости вращения вентиляторов;
• уменьшить интенсивность механического износа подшипников и, как следствие, снизить вероятность заклинивания механизма и выхода из строя электродвигателя;
• обеспечить плавный запуск электродвигателей;
• организовать комплексную защиту электродвигателя;
• снизить потребление электроэнергии вентиляторами при работе на частотах, ниже номинальной.

Основным элементом управления в щитах серии ЩУК является программируемое реле ОВЕН ПР200, зарекомендовавшее себя как надежный контроллер для локальных систем автоматики. Параметры и уставки настраиваются с помощью кнопок ПР200. Информация о состоянии системы выводится на двухстрочный ЖКИ контроллера в виде структурированного меню.

Контроллер может находиться в одном из трех режимов – рабочем, конфигурационном или сервисном. Вне зависимости от текущего режима он продолжает управлять системой и контролировать все параметры котла.

В рабочем режиме отображается один из рабочих экранов или экран управления светозвуковым оповещением. Каждый из рабочих экранов отображает информацию о соответствующей части системы управления котлом (теплоносителе, дымососе, шурующей планке и т.п.), экран управления светозвуковым оповещением предназначен для включения и выключения светозвукового оповещения. Например, при возникновении аварийной ситуации для уведомления оператора включится светозвуковой оповещатель. Оператор, посмотрев информацию об аварии, может отключить светозвуковое оповещение, воспользовавшись для этого экраном управления светозвуковым оповещением.

В системе управления также используются светодиодные Modbus-индикаторы ОВЕН СМИ2, термопреобразователи сопротивления ОВЕН ДТС035, нормирующий преобразователь ОВЕН НПТ-1, преобразователь давления ОВЕН ПД100, а также блоки питания БП30 и устройства управления и сигнализации Meyertec.
