Шкаф управления ИТП

Компания: ООО «КИПторг»

Город: Краснодар

Используемая продукция ОВЕН:

• СП3хх сенсорные панели оператора
• Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110
• ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный)
• ПМ01 GSM/GPRS-модем
• Модули дискретного вывода (с интерфейсом RS-485) МУ110

Шкаф управления индивидуальным тепловым пунктом КТ-ИТП-2 предназначен для обеспечения автоматического режима управления ИТП и используется для создания на его базе АСУ ТП, а также систем оперативно-диспетчерского контроля.

Шкаф управления предназначен для поддержания необходимой температуры в контуре горячего водоснабжения или отопления. В основе шкафа – оборудование ОВЕН:

• программируемый контроллер ПЛК110-24.60.К-М
• сенсорная панель оператора СП307-Б
• модуль ввода аналоговый МВ110-224.8А
• модуль вывода МУ110-224.8К
• GSM-модем ПМ01-24.АВ

Основные функции шкафа управления

• Четыре независимых настраиваемых контура ПИД-регулирования температуры воды. Можно настроить любой контур – как контур ГВС, так и контур отопления.
• Девять независимых насосных групп.

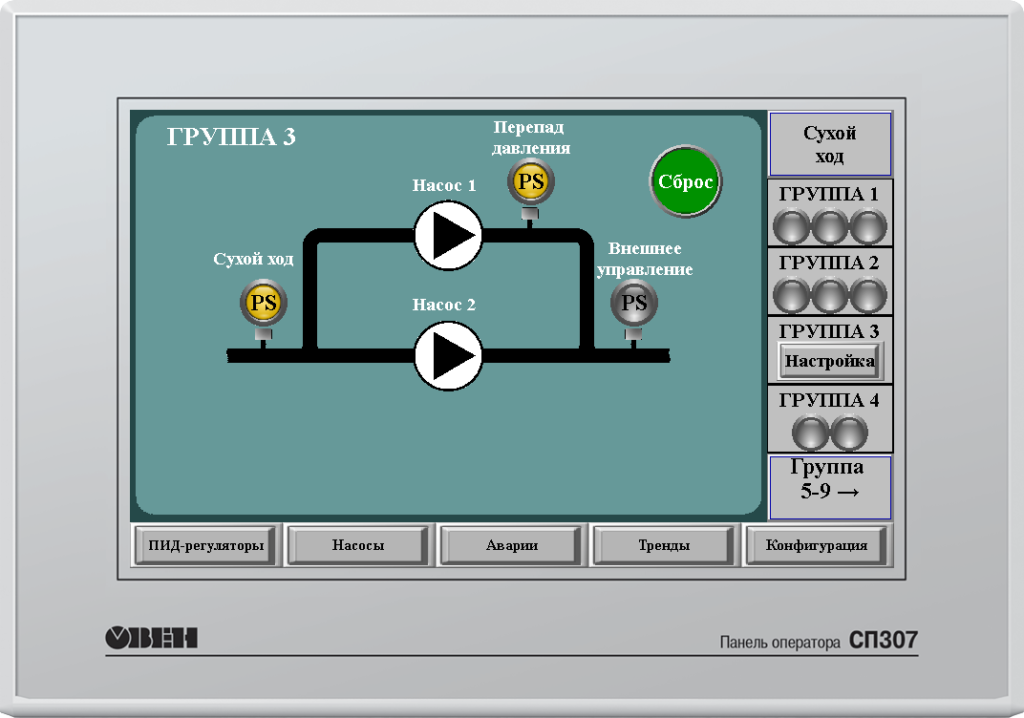

• Отображение мнемосхемы процесса и текущие значения параметров на панели оператора.

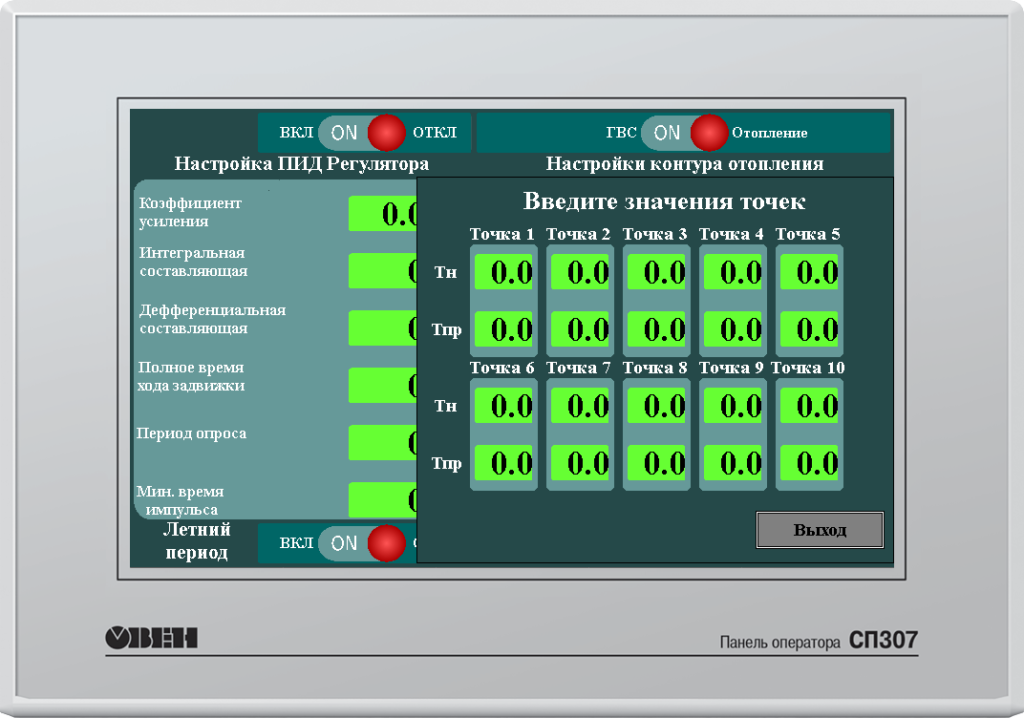

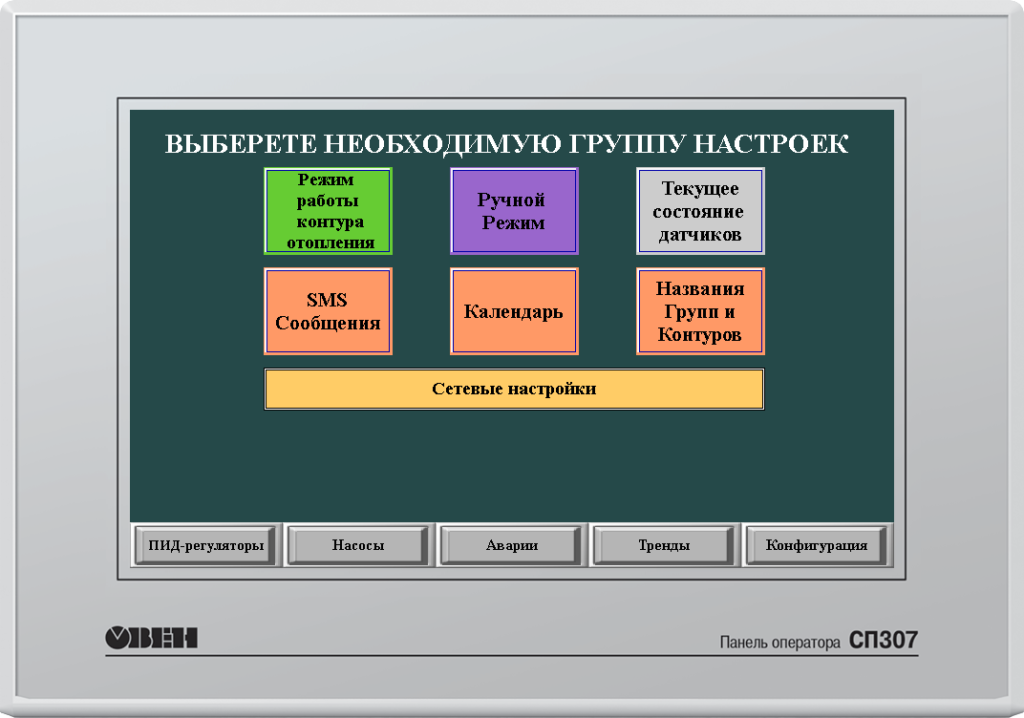

• Задание настроек с панели оператора.
• Вывод аварий и журнала аварийных сообщений на панель оператора.
• Отображение графиков изменения регулируемых величин с функцией ведения архива на панели оператора.
• Часы реального времени для включения ночного режима, режима выходного дня, перехода между отопительным и летним сезоном.
