Шкаф управления паровым котлом

Компания: ООО «Оникс»

Город: Киров

Используемая продукция ОВЕН:

• ПР110 программируемое реле для дискретных локальных систем
• САУ-МП прибор для управления системой подающих насосов
• Кнопки, переключатели, лампы в пластиковом исполнении IP40 MTB2-E
• Кнопки, переключатели, джойстики, лампы в металлическом исполнении IP65 MTB2-B

Щит изготовлен для управления паровым котлом марки «КП-300Гн» парапроизводительностью 0,3 т/ч оборудованный двух ступенчатой горелкой марки RIELLO RS 5D.

Щит управления котлом выполняет следующие функции:

1. Управление мощностью горелки по сигналу от ЭКМ.
2. Индикация аварийных сигналов с отключением котла и подачей звукового и светового сигнала. (снятие индикации и звукового сигнала производится кнопкой «сброс аварии»)
3. Задержка прохождения аварийного сигнала от датчика давления в топке котла для исключения срабатывания защиты при розжиге котла.
4. Задержка прохождения аварийных сигналов и сигналов управления от ЭКМ для исключения влияния дребезга контактов.
5. Контроль параметров котла в процессе работы.
6. Алгоритмом работы котла предусмотрен режим «горячий резерв».

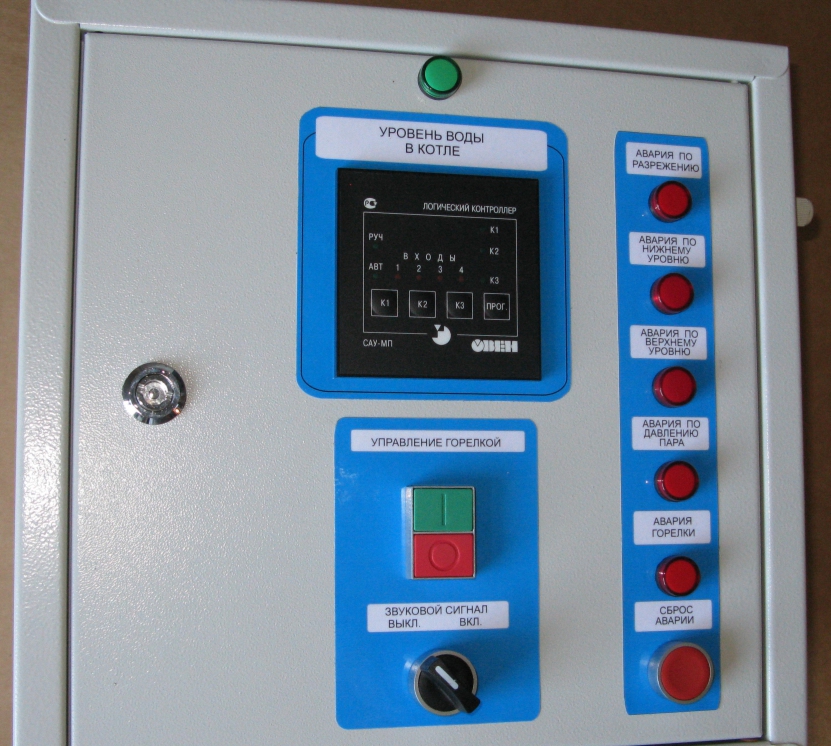

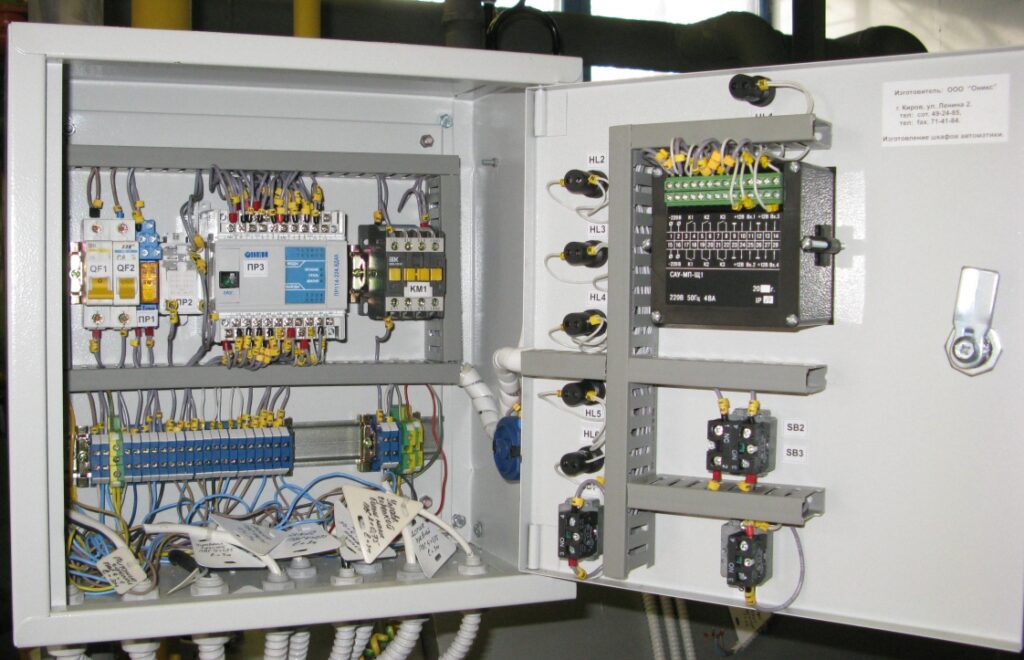

Конструктивно щит собран в корпусе ЩМП 300х300х200 IP31. На лицевой панели расположены: САУ-МП, индикаторы, кнопки «пуск/стоп горелки», «сброс аварии», переключатель «звуковой сигнал вкл/выкл». На правой боковой стенке расположены: сирена, главный выключатель.
