Шкаф управления приточно-вытяжной вентиляцией ШУВ-1.1

Компания: ООО «Прима-Инженеринг»

Город: Москва

Используемая продукция ОВЕН:

• ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный)
• Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110
• Модули аналогового вывода (с интерфейсом RS-485) МУ110

Задача автоматизации

Разработка шкафа управления ШУВ-1.1, входящего в состав системы приточно-вытяжной вентиляции здания торгового центра.

Реализация проекта и выбор средств автоматизации

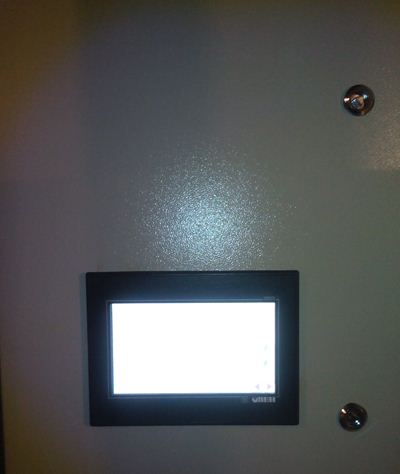

Шкаф управления ШУВ-1.1 входит в состав системы приточно-вытяжной вентиляции здания торгового центра и осуществляет управление процессом воздушного теплоснабжения, в котором задействованы три вентиляционных установки, расположенные на кровле здания. Для каждой установки предусмотрена работа по индивидуальному температурному графику. Интерфейс управления представлен удобной в эксплуатации сенсорной панелью ОВЕН СП270. Реализованная система безопасности предполагает контроль состояния защит по тепловому и электромагнитному действию тока силового оборудования, контроль минимально-допустимой температуры прямого и обратного теплоносителя радиаторов, отказы в работе контролирующих датчиков и пр. Информация о нештатных ситуациях немедленно отражается на панели управления, передается тревожным сигналом на общий пульт диспетчера. Так же реализовано SMS оповещение с использованием GSM-модема ОВЕН ПМ01. В SMS сообщении передается подробная информация об одной аварии или группе. Имеется возможность дистанционно сбросить текущие аварии, а также опросить систему при помощи SMS или телефонного звонка.

Вся система и шкаф управления, как его составляющая, представляет собой открытую систему, функционал которой может быть расширен по желанию заказчика.

Шкаф ШУВ-1.1 выполняет следующие функции:

• Осуществление циркуляции воздуха внутри помещения с подмесом наружного воздуха благодаря работе с частичной рекуперацией.
• Регулирование температуры приточного воздуха по температурной кривой, задаваемой для каждой установки в зависимости от температуры наружного воздуха.
• Управление тремя циркуляционными насосами калориферов.
• Управление запуском и остановом трех вентиляторов.
• Управление тремя аналоговыми электроприводами четырехходовых смесительных клапанов.
• Управление шестью защитными электромагнитными клапанами, осуществляющими байпас смесительных клапанов в аварийной ситуации и притоку нагретого теплоносителя к радиатору.
• Очистка наружного воздуха с применением фильтров.
• Защита от замерзания калориферов по температуре прямого и обратного теплоносителя.

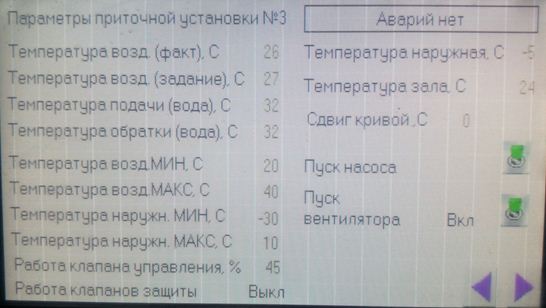

• Визуальное отображение всех возможных аварийных ситуаций на панели ОВЕН СП270 с выдачей тревожного сигнала на центральный пульт диспетчера, а также подробное SMS оповещение.
