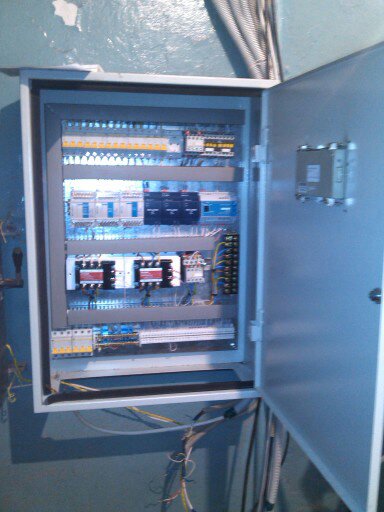

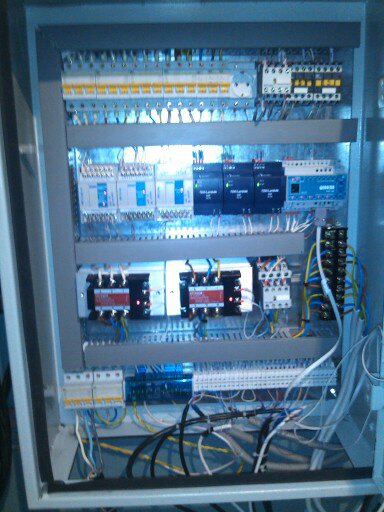

Шкаф управления вентиляцией ЦРП

Компания: ООО УК НовокузнецкЭнерго

Город: Новокузнецк

Используемая продукция ОВЕН:

• ПЛК100/150/154 контроллеры для малых систем с AI/DI/DO/AO
• Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110

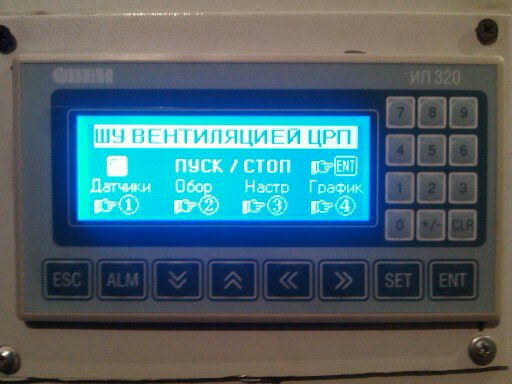

• ИП320 графическая монохромная панель оператора
• Модули аналогового ввода с быстрыми входами (с интерфейсом RS-485) МВ110

Задачи проекта:

   Система предназначена для поддержания заданного уровня влажности и температуры в помещении. В данном случае в центральной распределительной подстинции.

Принцип рпботы системы:

   Контроллер принимает сигналы от датчиков температуры и влажности находящихся в верхней и нижней зоны помещения подстанции. Сравнивая значения с уставками контроллер управляет тремя секциями ТЭНов и тремя вентиляторами (главный вентилятор и 2 вентилятора на выдув воздуха для циркуляции). Сравнивая значение температуры улицы, контроллер включает главный вентелятор и дает разрешение на включение первой секции ТЭНов, если температура улицы ниже заданной уставки. Измеряя влажность и температуру в верхней и нижней зоны помещения, контроллер дает сигнал на разрешение включения (отключение) первого и (или) второго вентилятора для направления циркуляции телого сухого воздуха. Измеряя температуру в воздуховоде, контроллер обеспечивает защиту ТЭНов от сгорания путем отключения по температуре нагрева, с последующим включением через заданный интервал времени.

Если влажность в верхней и (или) нижней зоны достигают заданного значения, то вентиляторы отключаются. Если температура на улице больше заданной для помещения, то ТЭНы отключаются.

Все параметры уставок храняться в энергонезависимой памяти контроллера. Так же ведется архивация и вывод тревоги о нештатной остановки системы.

Контроллер управляет всеми компанентами смистемы!!!

Компоненты системы:

1. Главный вентилятор на забор воздуха с улицы.

2. Два малых вентилятора для циркуляции воздуха нижней и верхней зоны.

3. Датчик температуры наружного воздуха ДТС3005-PТ1000.B2

4. Датчики температуры и влажности с выходом 0-10В (верхняя и нижняя зона)

5. атчик температуры для контуров нагрева ДТС3014-PТ1000.B2.50/2

6. Шиберная заслонка.

7. Дискретный датчик перепада давления

8. Пусковая аппаратура.

9. Твердотельные реле фирмы Kippribor

10. Основное оборудование фирмы ОВЕН
