Компания: ООО «Топаз-сервис»
Город: Волгодонск
Используемая продукция ОВЕН:
- МДВВ модуль дискретного ввода/вывода
- МВА8 модуль ввода аналоговый
- ПЛК100/150/154 контроллеры для малых систем с AI/DI/DO/AO
Назначение изделия
Шкаф управления котлом ТОПАЗ-215 (далее шкаф, шкаф управления) предназначен для управления работой водогрейного (или парового) котла при совместной работе с микропроцессорным менеджером газовой либо жидко-топливной горелки. Шкаф позволяет работать с одноступенчатой, двухступенчатой, либо модулируемой горелками.
Менеджер выбранной горелки должен обеспечивать:
- контроль разряжения в топке котла;
- контроль давления воздуха перед горелкой;
- предварительную продувку горелки перед розжигом;
- автоматизированный безопасный розжиг горелки и поддержание горения.
Шкаф обеспечивает работу котла и защиту оборудования котла в соответствии с требованиями СНиП II-35-76 для котлов с давлением пара 1,7 кгс/см 2 и ниже и водогрейных котлов с температурой воды 115°C и ниже.
Рабочие условия применения шкафа:
- температура окружающего воздуха от 0 до плюс 50 °С;
- относительная влажность воздуха до 80 % при 25 °С.
Степень защиты, обеспечиваемая оболочкой, IP54 по ГОСТ 14254-96.
Шкаф выполняет следующие функции:
- Предварительный разогрев и управление работой котла. Для предварительного разогрева котла имеется возможность ограничить скорость нарастания температуры воды (для водогрейного котла), либо пара (для парового котла).
- ПИД регулирование процесса нагрева (работы горелки). В своём составе шкаф имеет встроенный пропорционально-интегрально-дифференциальный (ПИД) регулятор для двухступенчатых и модулируемых горелок. Для регулятора предусмотрена автоматическая настройка коэффициентов, а также возможность их ручной корректировки. При использовании двухступенчатых горелок ПИД регулятор можно отключить, тем самым использовать привычный режим работы (двухпозиционное регулирование). Для одноступенчатых горелок двухпозиционное регулирование — единственно возможный режим работы.
- Противоаварийная защита оборудования котла. При возникновении аварийной ситуации (неисправности горелки, датчиков, выхода значений технологических параметров за аварийные пределы) шкаф осуществляет останов котла, гашение горелки и блокирует подачу топлива к горелке.

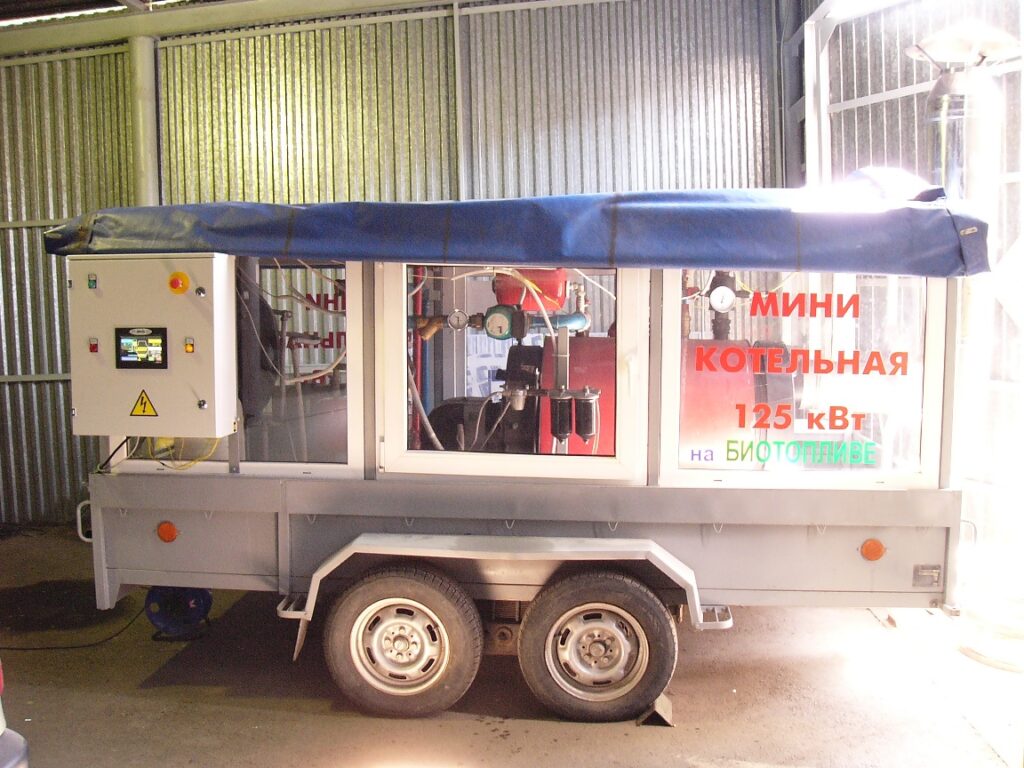

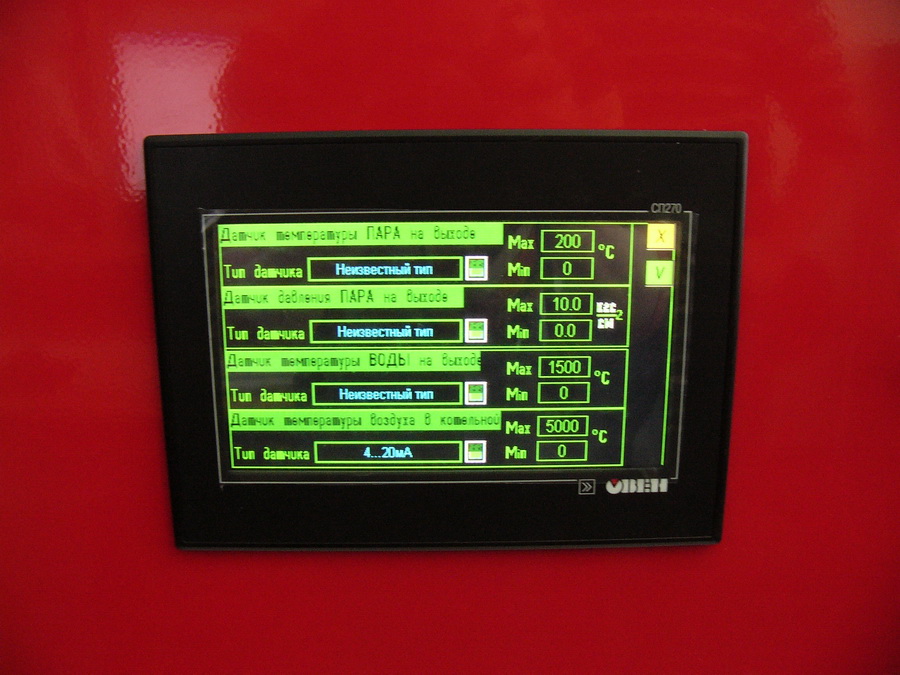

- Настройка оборудования котла. В этом режиме с панели оператора осуществляется выбор типов и диапазонов датчиков, настройка временных констант, управление топливным клапаном иводяным краном напорного бака с целью проверки работоспособности или настройки. Архивирование событий, происходящих с оборудованием котла. Шкаф позволяет вести архив событий и аварий, происходящих с оборудованием котла.
- Архив сохраняется в энергонезависимой памяти и может быть просмотрен на операторской панели шкафа.

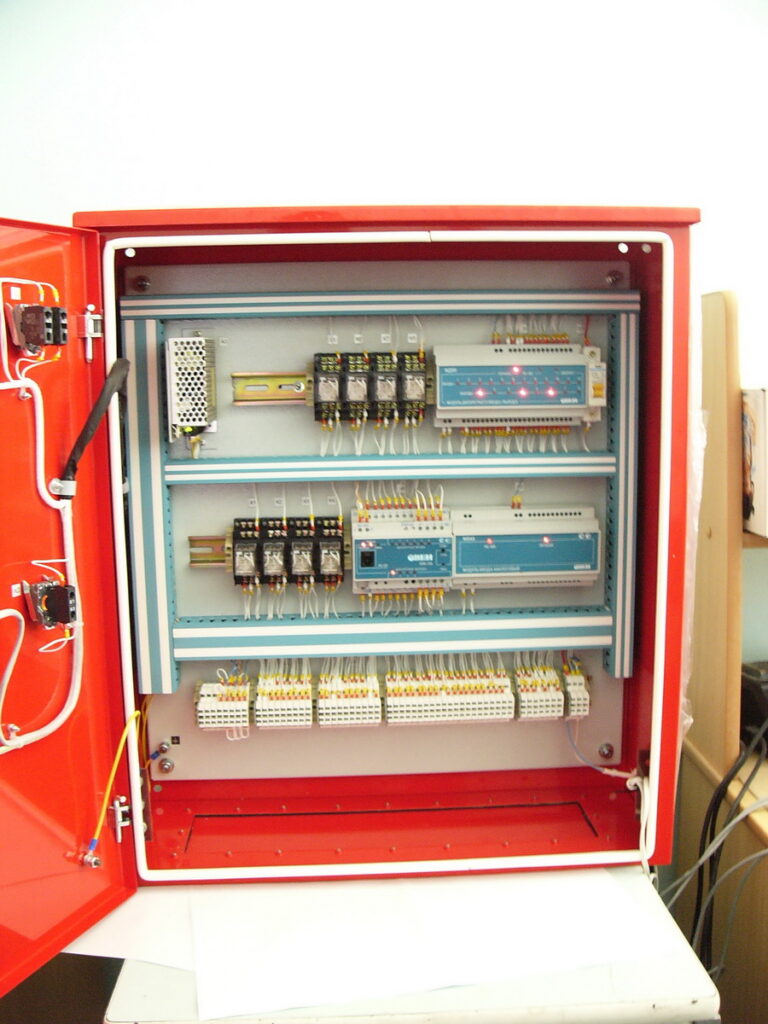

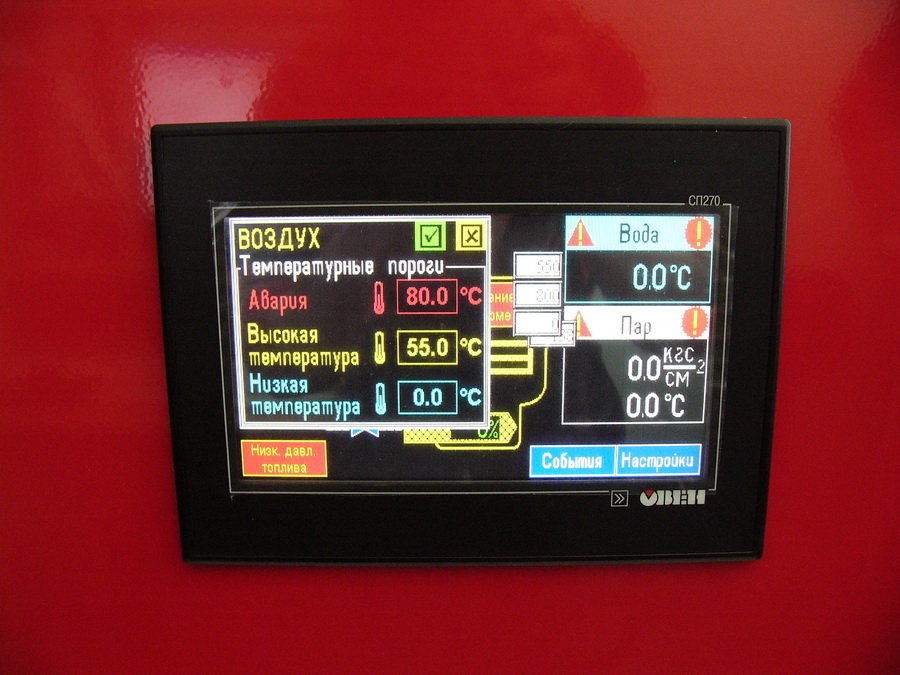

- Отображение состояний датчиков и оборудования котла. На операторской панели шкафа отображаются значения основных технологических параметров, состояния исполнительных механизмов, датчиков (включено, выключено; открыто, закрыто; включение горелки, уровень воды, значения температуры и давления и прочее).
