Шкафы управления паровыми и водогрейными котлами

Компания: ООО ИК «АМАКС»

Город: Москва

Используемая продукция ОВЕН:

• ПР200 программируемое реле с дисплеем
• СП3хх сенсорные панели оператора
• СМИ2 светодиодный Modbus-индикатор
• СМИ1 панель оператора с цифровой индикацией
• БП15Б, БП30Б, БП60Б блоки питания для промышленной автоматики

Шкаф управления котлом предназначен для автоматизированного управления котлом на природном газе или аналогичной газоиспользующей установкой (печь, теплогенератор).

Адаптирован для применения и поставляется в комплексе с газовой арматурой производства ГК «АМАКС» и применяемых на их основе схемах оснащения по ГОСТ 21204-97 «Горелки газовые промышленные».

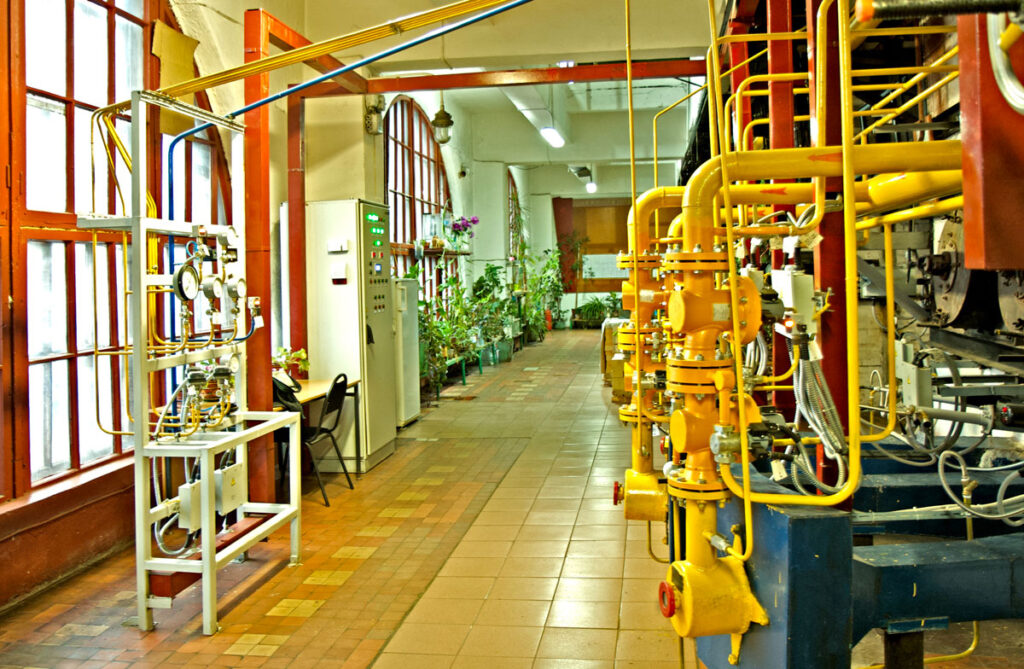

Эффективен для применения на установках с мощностью горелки свыше 1200 кВт и количеством горелок не более 4 на котельных предприятий и ЖКХ с дежурным персоналом.

Шкаф выполняет следующие функции:

• кнопки включения/отключения дымососа и вентилятора котла (силовая схема внешняя);
• автоматизированное выполнение вентиляции топки;
• автоматизированный контроль герметичности закрытия газовой арматуры перед горелками, обеспечивающий безопасность розжига;
• автоматический розжиг горелок;
• контроль технологических параметров котла и параметров горения;
• противоаварийная защита: при возникновении аварийного события (выхода значений технологических параметров установки за аварийные пределы) осуществляется автоматический останов всех горелок или аварийной горелки (при локальной аварии горелки если их несколько);
• автоматическое ПИД-регулирование нагрузки (давления пара или температуры воды), соотношения газ-воздух, разрежения в топке, уровня воды в барабане котла управлением через приводы типа МЭО, а для воздуха и разрежения допускается применение частотных преобразователей э/двигателей вентилятора и дымососа;
• возможность дистанционного управления горелками и регуляторами с панели шкафа и внешнего поста оператора
• наличие специальных режимов проверок работы исполнительного оборудования (без подачи топлива);
• возможность проверок срабатывания защит при неработающей и работающей установке;
• передачу данных по линии RS-485 для внешней системы мониторинга и архивирования на базе ПК или для системы диспетчеризации.

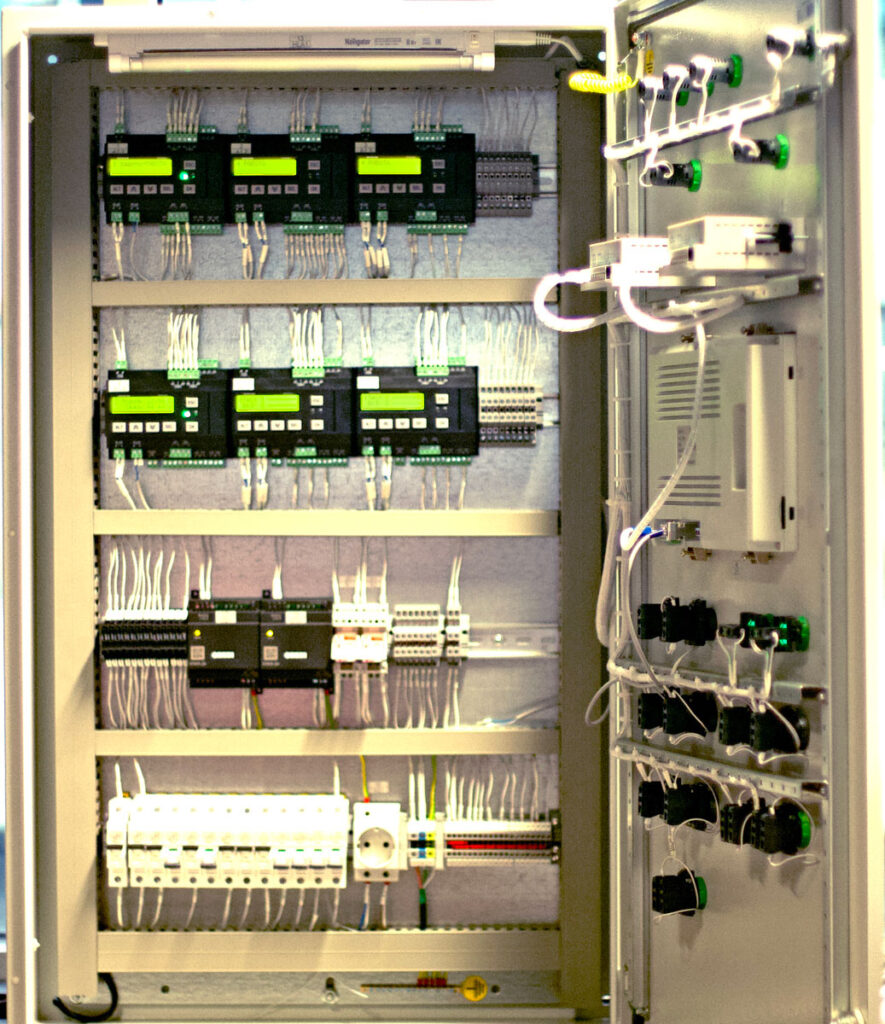

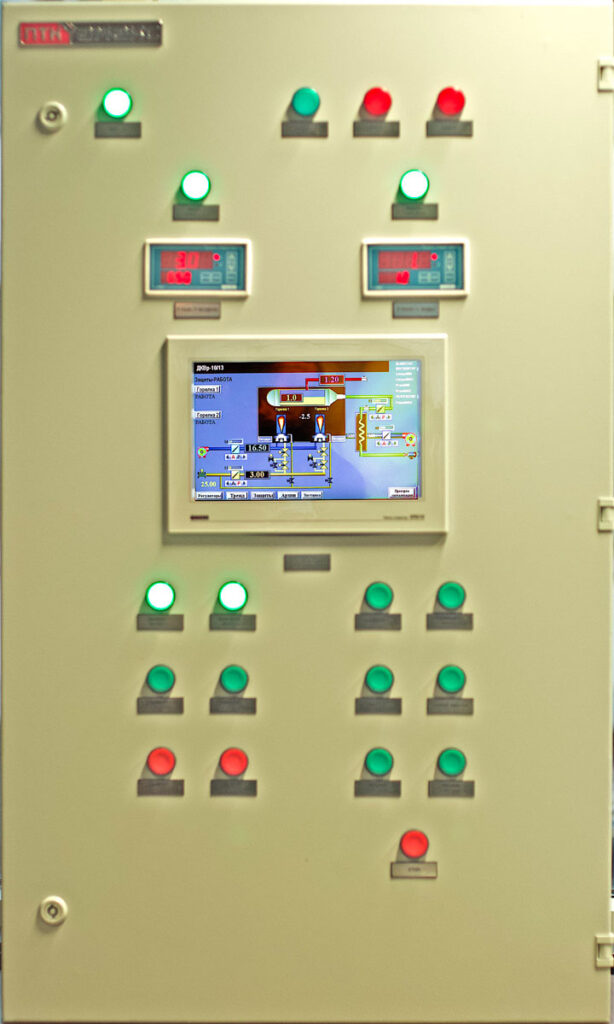

Шкаф построен на базе оборудования ОВЕН. В его состав входит комплект программируемых управляющих многофункциональных устройств — программируемых реле с дисплеем ОВЕН ПР200, сесорная панель оператора ОВЕН СП310, цифровые индикаторы ОВЕН СМИ1 или СМИ2 для удобной индикации давления газа, воздуха, выходной величины нагрузки, уровня воды или расхода воды, а также индикаторы единичные режима горелок, автоматические выключатели электропитания исполнительного оборудования, клеммные ряды внешних подключений. В системе используются нормирующие датчики-преобразователи давления и температуры согласно проекту автоматизации, газовое оборудование ГК «АМАКС» (блоки газооборудования АМАКС-БГ), другое оборудование (регулирующая заслонка газа, приводы заслонок и регулирующих клапанов систем регулирования).

Технология автоматизации выполняется на базе программируемых модулей ПР200, каждый из которых обрабатывает отдельную технологическую задачу:

• подготовка к розжигу и защиты установки, предупредительная и аварийная сигнализация с указанием причины (источник звукового аварийного сигнала внешний);
• автоматический розжиг и локальные защиты горелки, исполнение останова горелки от команды или защиты (для каждой горелки отдельный модуль);
• регулирование нагрузки и соотношения газ-воздух;
• регулирование уровня воды и разрежения в топке;
• дополнительный сбор сигналов с датчиков, вспомогательных средств управления, управление электрозадвижками топлива и воды, сбор и преобразование информации для передачи на внешний пост оператора.

Функции выполняются параллельно, что обеспечивает эффективное управление при простоте обслуживания и одинаковом типе оборудования для всех функций. Информационные связи между модулями обеспечиваются двумя сетями RS-485.
