Система диспетчеризации коллектора

Компания: ООО КТСБ

Город: Москва

Используемая продукция ОВЕН:

• ПЛК110-30-ТЛ [М02] контроллер для диспетчеризации и телемеханики
• ПВТ10 датчик (преобразователь) влажности и температуры воздуха
• СП3хх сенсорные панели оператора
• SCADA-система ОВЕН Телемеханика ЛАЙТ
• Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110

Система диспетчерского управления в коллекторе обеспечивает автоматизированный мониторинг и управление освещением, вентиляцией, дренажными и тепловыми насосами.

Система управления обеспечивает:

• Дистанционное и автоматическое управление вентиляторами, фидерами питания аварийного и рабочего освещения, фидером питания автоматической насосной станции (АНС), фидером питания теплосетевых насосов и фидером питания вентилятора.
• Контроль температуры в помещении и состояния вентиляторов, дренажных насосов, фидеров питания рабочего и аварийного освещения, фидеров питания вентилятора, АНС и теплосетевых насосов.
• Автоматическое отключение питания фидеров рабочего и аварийного освещения, автоматической насосной станции и теплосетевых насосов, включение вентиляции и аварийного освещения при получении сигнала загазованности.
• Автоматическое отключение приточной вентиляции при получении информации о пожарной сигнализации.

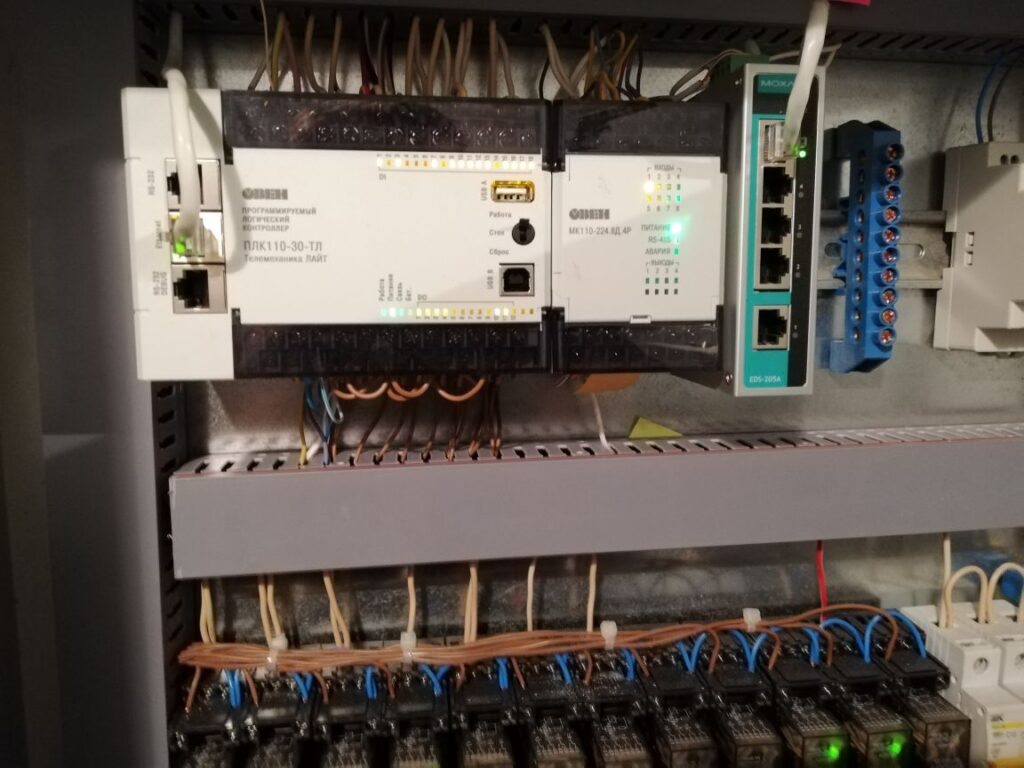

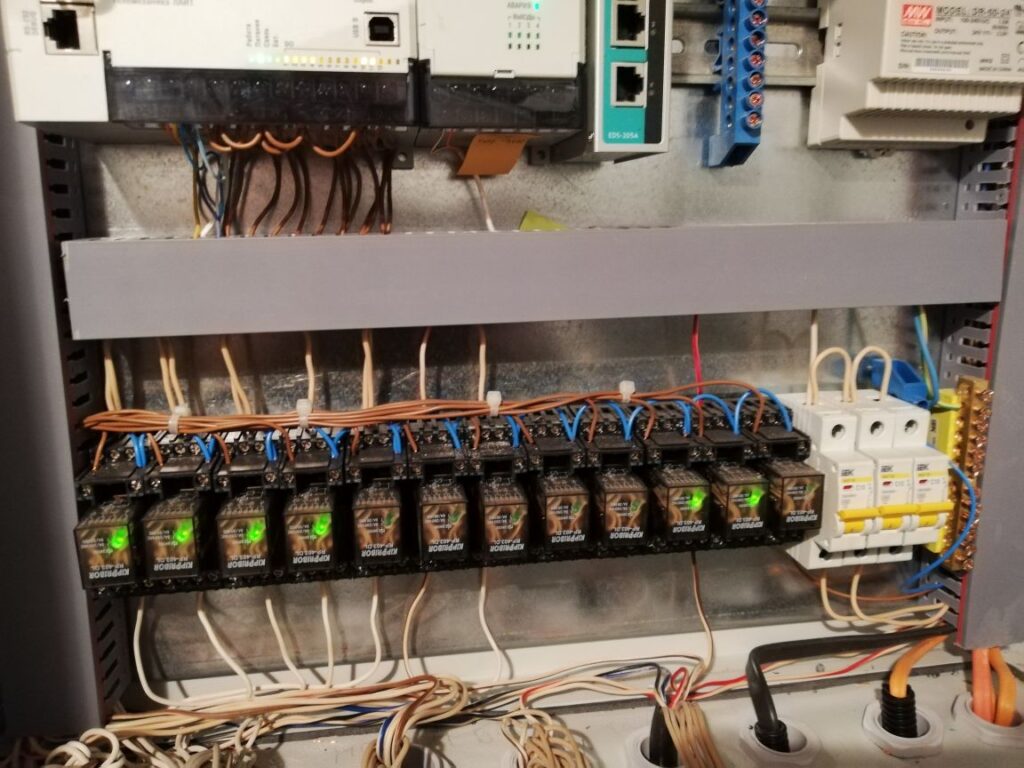

Управление и мониторинг основным и вспомогательным оборудованием объекта осуществляется посредством сбора сигналов контроллером ОВЕН ПЛК110-30-ТЛ и модулем ввода-вывода ОВЕН МК110-8Д-4Р. Измерение температуры производится при помощи датчика температуры и влажности ОВЕН ПВТ10.

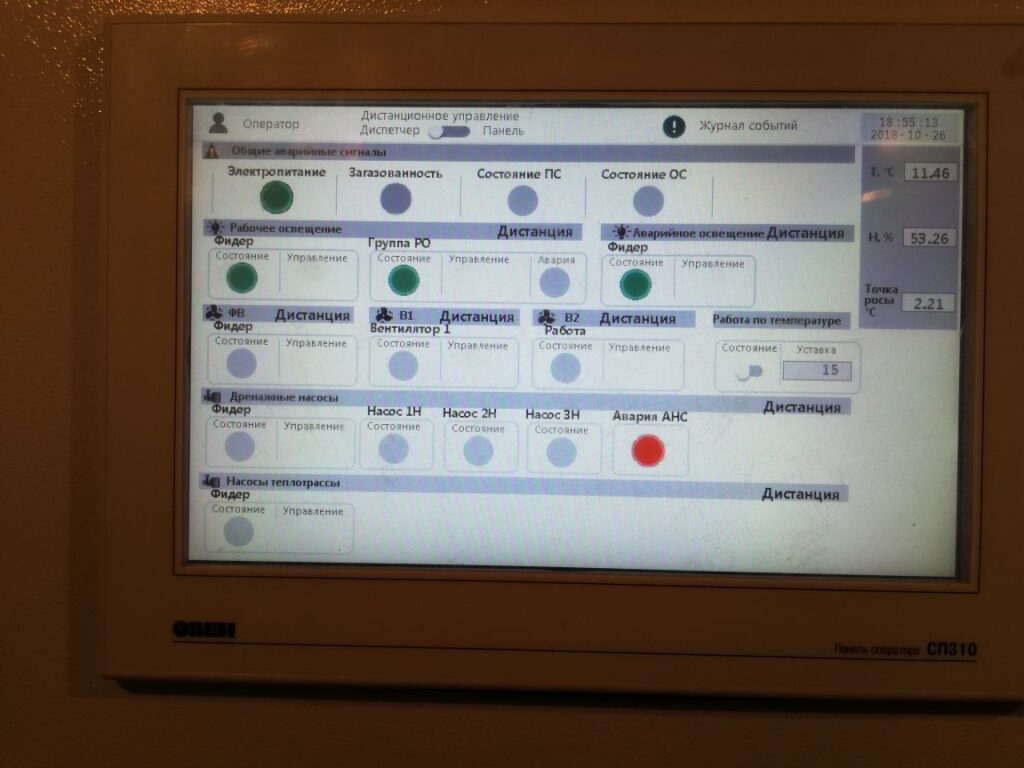

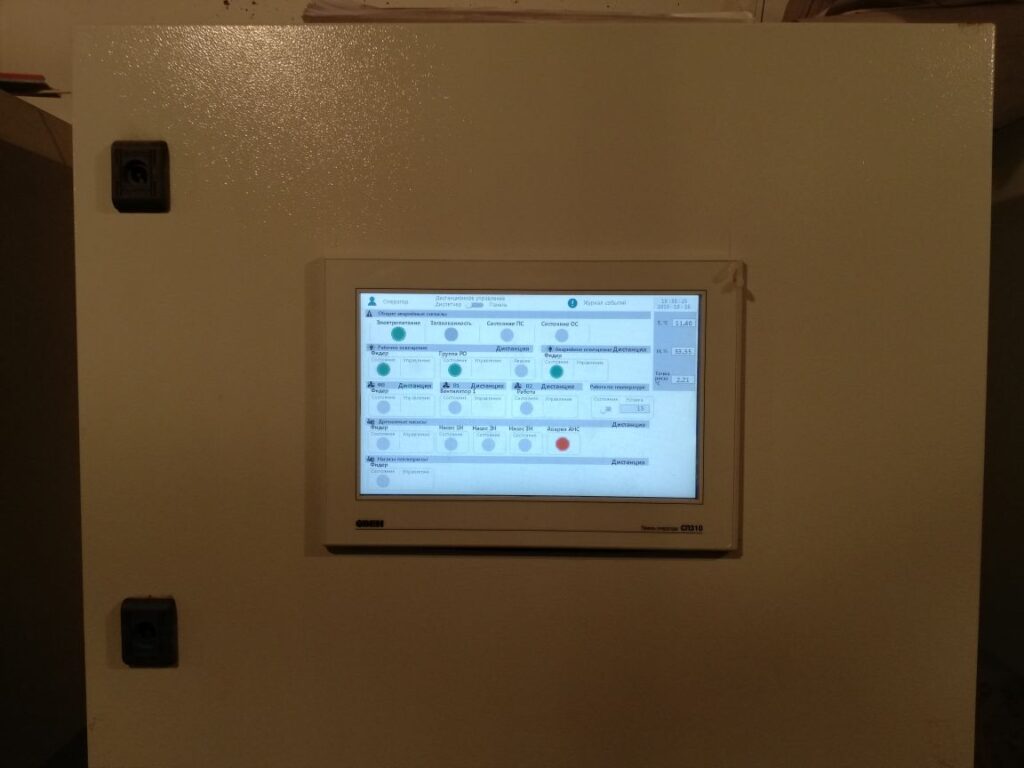

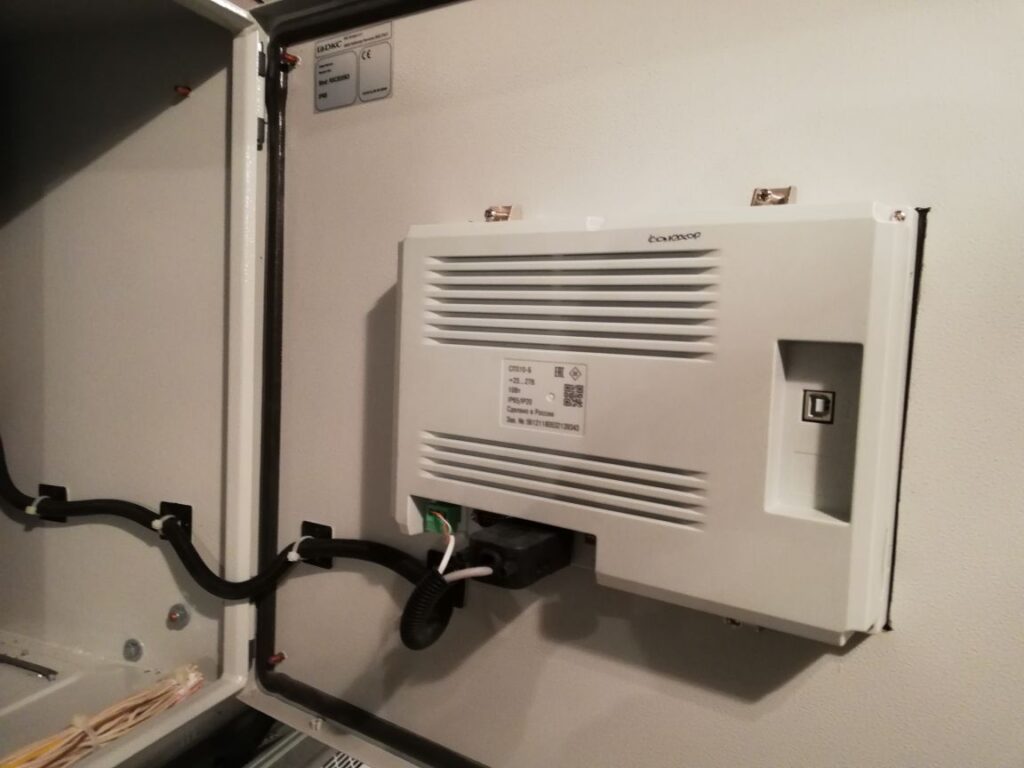

Мониторинг системы реализован на двух уровнях – местном (шкаф управления) и дистанционном (в диспетчерском пункте). Для отображения информации на местном уровне используется сенсорная панель оператора ОВЕН СП310. Система диспетчеризации реализована на базе SCADA-системы ОВЕН Телемеханика ЛАЙТ.

По умолчанию система всегда находится в дистанционном режиме – для управления от диспетчера. При изменении режима на местное управление (с сенсорной панели) система через определенное время вновь переводится обратно на дистанционное – во избежание случаев, когда обслуживающий персонал забывает перевести систему на дистанционное управление по окончанию работ.

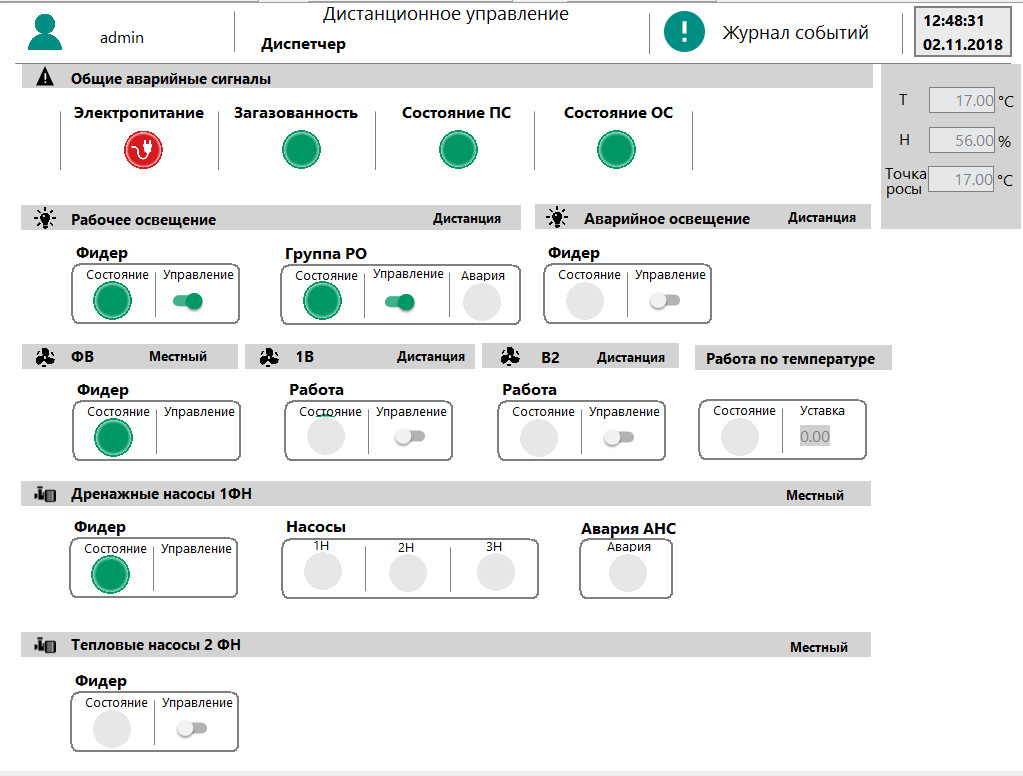

Инструментарий SCADA-системы Телемеханика ЛАЙТ позволил создать систему диспетчеризации, которая отображает оперативную информацию о состоянии объекта, своевременно оповещает диспетчерский персонал об аварийных и предаварийных ситуациях и формирует отчеты по состоянию объекта.
