Система распределенного автоматизированного управления оборудованием жизнедеятельности здания

Компания: Частное лицо

Город: Самара

Используемая продукция ОВЕН:

• ПР200 программируемое реле с дисплеем
• АС4 преобразователь интерфейсов RS-485 <-> USB c гальванической изоляцией
• Простая SCADA Owen Process Manager (OPM)

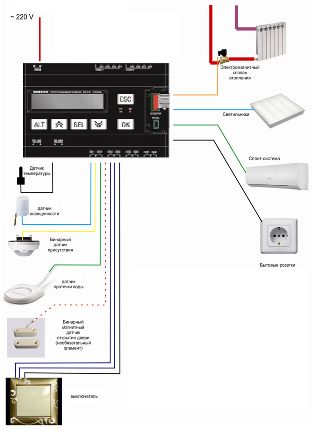

Предлагаемая система «Распределенного автоматизированного управления СЖО» реализована на программируемых реле с индикацией ОВЕН ПР200.

Возможности системы

1. Локальное (при отсутствии связи) и централизованное (диспетчерское) управление при объединении в сеть.
2. Управление освещением в ручном, полуавтоматическом и автоматическом режимах, удаленное управление.
3. Управление климатикой в ручном и автоматическом режиме, удаленное управление.
4. Удаленное управление эл. розетками.
5. Выделена группа управляемых эл. розеток по недельному таймеру.
6. Контроль датчиков (движения, освещенности, протечки, открытия окон и двери).
7. Отслеживание времени года по часам реального времени и управление климатикой в зависимости от времени года (например – запрет включения кондиционера в зимний период).
8. Режим энергосбережения, понижение температуры в помещении в нерабочее время (зимний период), выключение кондиционирования при отсутствии людей в помещении, при открытии окон и дверей.
9. При объединении локальных модулей в сеть, получаем систему управления жизнедеятельностью здания.
10. Возможность поэтапного расширения системы.
11. Минимальное вмешательство в существующую эл. проводку.

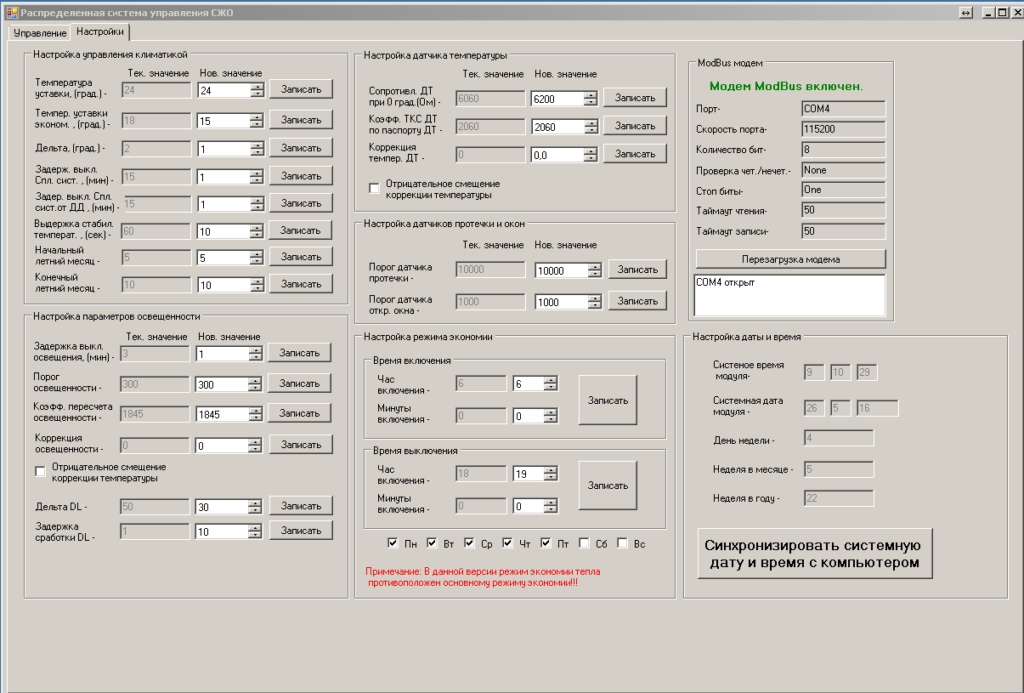

12. Возможность подключения к любой SCADA либо собственное программное обеспечение.

Логика работы системы

Программируемое реле (модуль) ПР200 может работать как самостоятельное устройство, так и в составе сети с внешним управлением. Изменение значений переменных возможно как локально с клавиатуры прибора, так и удаленно.

Освещение

• Работа в автоматическом режиме
  • ОВЕН ПР200 (далее – модуль) считывает показания датчиков освещенности, движения и обрабатывает их. Если освещение ниже установленного уровня и в помещении присутствуют люди, будет подана команда на включение освещения. Если в помещении нет людей, то через определенное время задержки будет подана команда на выключение освещения. Если освещенность превышает установленный порог в течение заданного времени, то освещение выключается.
  • Логика датчика освещенности работает в двух режимах:
    • — Режим защелки (освещение включается по датчику, выход датчика сбрасывается только после выключения освещения).
    • — Режим гистерезиса (освещение включается при установленном занижении порога освещенности и выключается при превышении порога освещенности на величину дельты.
  • На сработку датчика освещенности установлены задержки для исключения ложных срабатываний.
• Работа в полуавтоматическом режиме
  • Освещение включается клавишами выключателя и выключится через определенное время, если забыли выключить освещение и в помещении отсутствую люди, также возможно задействовать в данном сценарии датчик освещенности.
• Ручное управление
  • Клавишами выключателя.

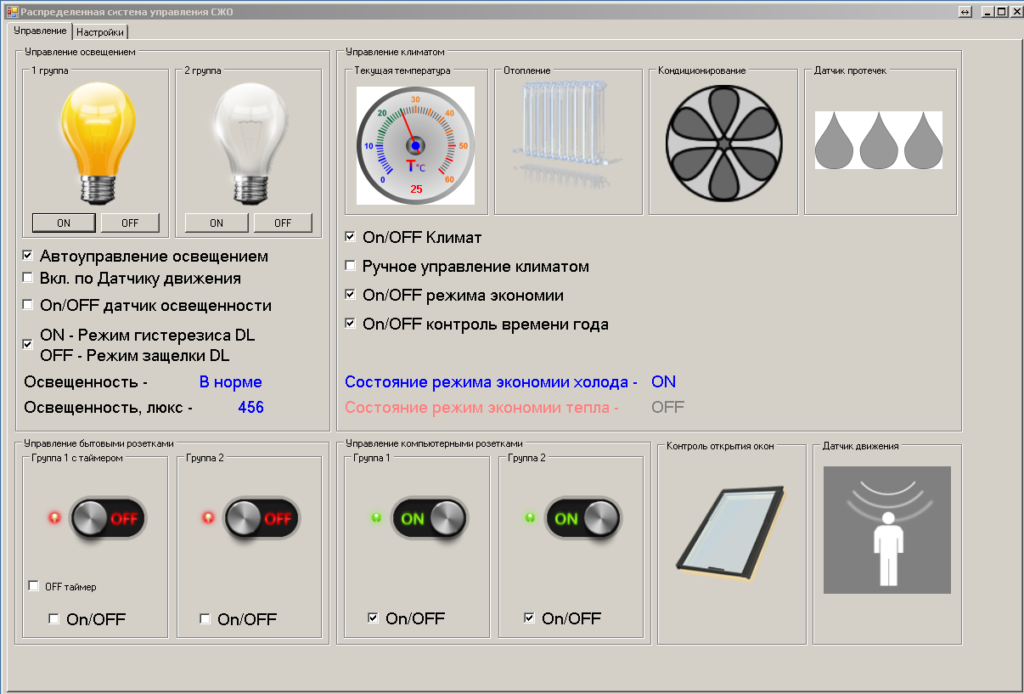

Возможность удаленного управления всеми параметрами освещения с рабочего места диспетчерского центра.

Отопление и кондиционирование

Автоматическое управления без режима экономии
Модуль ОВЕН ПР200 считывает показания датчика температуры и применен программный трехпозиционный регулятор. Если температура ниже установленной (с учетом дельты), то будет подана команда на открытие клапана отопления, если температура в пределах уставки, то выключено все, если температура выше установленной нормы, то будет включено кондиционирование.
Автоматическое управление с режимом экономии
Все вышеперечисленное плюс переключение на понижение температуры в установленное время (например – ночью и в выходные дни), выключение кондиционера (с определенной задержкой) при открытии окон и дверей. Выключение кондиционера по датчику движения (с определенной задержкой) при отсутствии в помещении людей. При достижении заданной температуры будет подана команда на отключение сплит-системы. Контроль времени года. Возможность удаленного управления с места диспетчерского центра.
Управление эл. розетками
Включение и выключение розеток по команде или по времени из управляющей программы (или SCADA) по команде оператора или по заданному сценарию и т.д.
Контроль протечек
При появлении сигнала на датчики протечки модуль подаст команду на закрытие клапана (крана) отопления (водоснабжения), а диспетчеру будет послан сигнал тревоги.

Групповые команды

Возможность отправки групповой команды на все (или выбранные модули) с рабочего места оператора (например, выключить свет во всех (или определенной группы) помещениях, выключить розетки, выключить отопление и т.д.). Систему можно привязать к смарт-картам (ушел-пришел), к охранной сигнализации и т.д. (если есть необходимость).
Система не требует никаких специальных датчиков и исполнительных устройств, что значительно удешевляет ее стоимость. Не требует глобальной переделки сети электроснабжения и отопления.
Объединение распределенных локальных устройств осуществляется по RS-485 (Modbus).

Система не имеет центрального контроллера, что позволяет реализовать поэтапный монтаж и расширение системы без каких-либо переделок.
