Система управления и диспетчеризации СДК-У для котельной 7 МВт

Компания: «ЭлектроСнаб»

Город: Брянск

Используемая продукция ОВЕН:

• ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный)
• ПР110 программируемое реле для дискретных локальных систем
• Модули аналогового ввода с быстрыми входами (с интерфейсом RS-485) МВ110
• ПЧВ1 и ПЧВ2 преобразователь частоты
• БКК1 4-уровневый сигнализатор жидкости на DIN рейку
• ПЛК323-ТЛ контроллер для электроэнергетики
• SCADA-система ОВЕН Телемеханика ЛАЙТ
• БП02Б, БП04Б, БП07Б, БП14Б блоки питания для датчиков

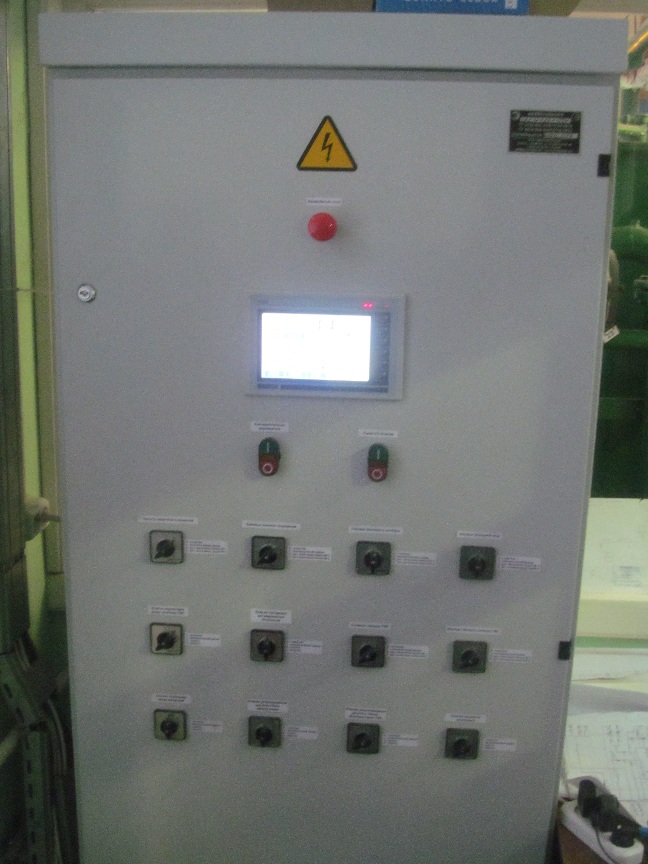

Система диспетчеризации и контроля СДК-У для котельной мощностью 7 МВт разработана по заказу ГУП «БрянскКоммунЭнерго». Система на базе оборудования ОВЕН управляет всем оборудованием котельной в автоматическом режиме.

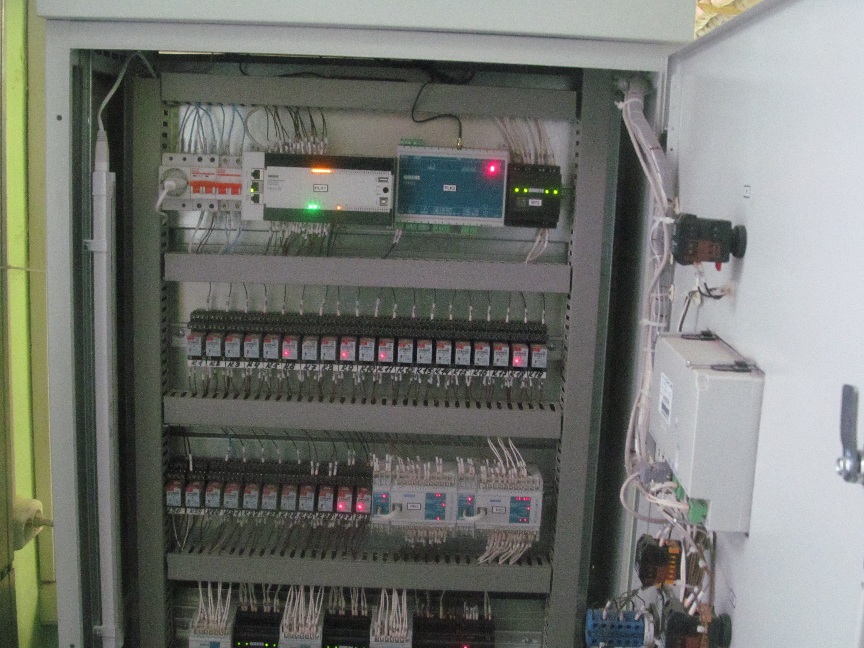

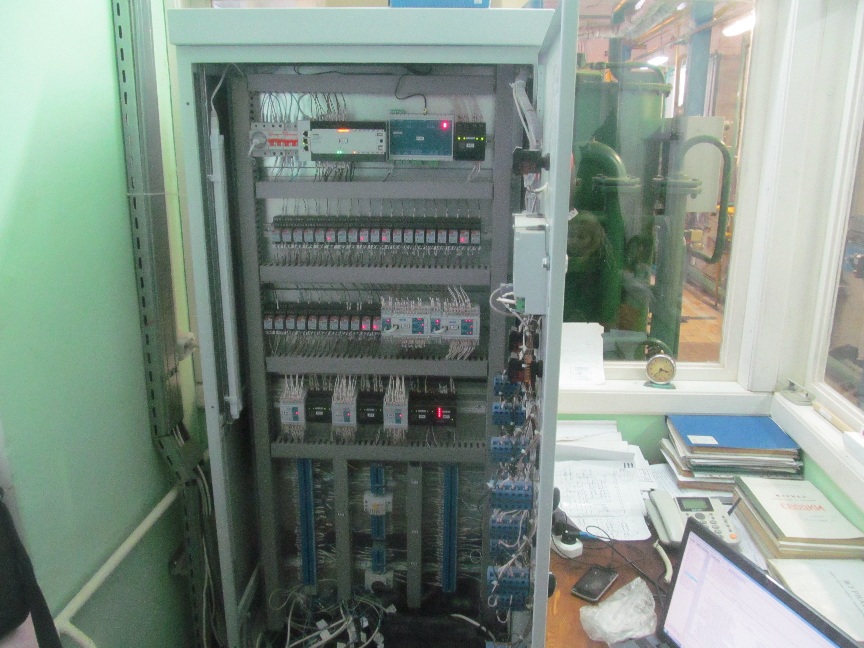

В основе системы управления и диспетчеризации – программируемый контроллер ОВЕН ПЛК110-60, программируемый контроллер ОВЕН ПЛК323, два программируемых реле ОВЕН ПР110, три модуля аналогового ввода ОВЕН МВ110-8АС. Используются 4 преобразователя частоты ОВЕН ПЧВ2, сигнализатор уровня жидкости 4-канальный ОВЕН БКК1 и 4 блока питания ОВЕН БП14.

СДК-У осуществляет:

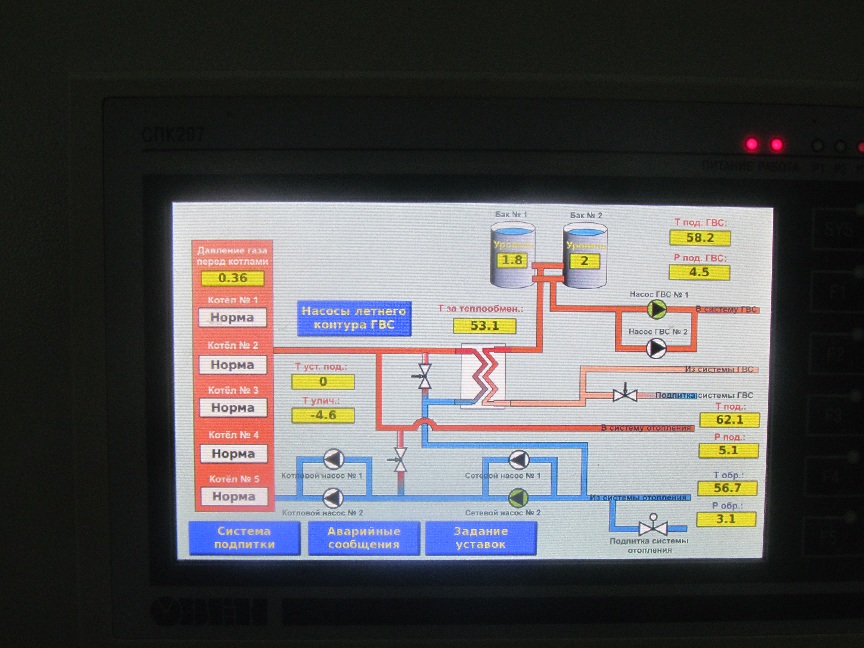

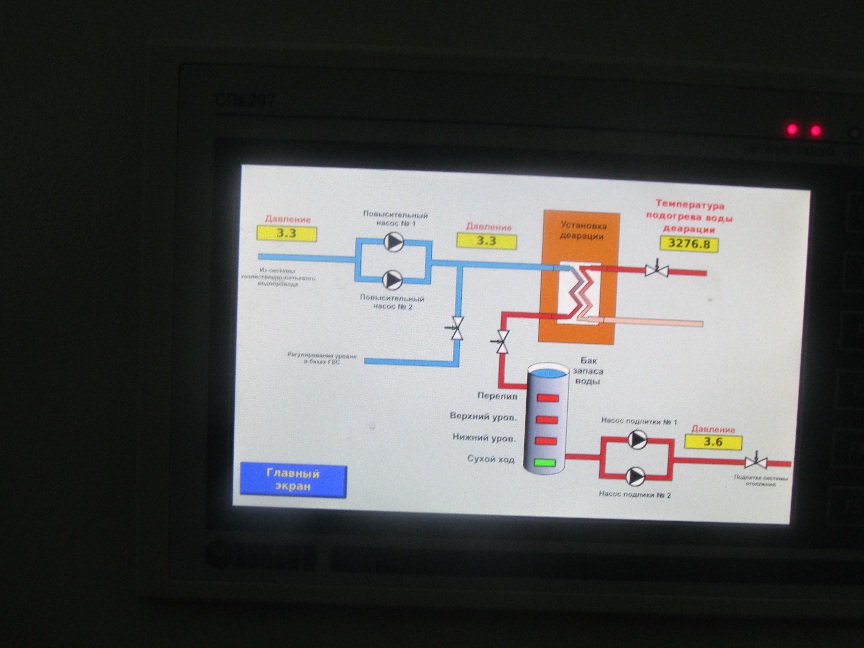

• Сбор и передачу данных параметров работы котельной на вышестоящий уровень (SCADA).
• Сбор и передачу информации с тепло-, водо- и электросчетчиков на вышестоящий уровень (SCADA).

В системе осуществляется резервное копирование и хранение параметров работы котельной на сменный носитель (SD-карту).
