Система управления разъединителем контактной сети железной дороги

Компания: Конструкторско-техническое бюро Белорусской железной дороги

Город: Гомель

Используемая продукция ОВЕН:

• Модули дискретного ввода (с интерфейсом RS-485) МВ110
• Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110
• Модули измерения параметров электрической сети (с интерфейсом RS-485) МЭ110
• БП15Б, БП30Б, БП60Б блоки питания для промышленной автоматики
• SCADA-система ОВЕН Телемеханика ЛАЙТ
• ПЛК110-30-ТЛ [М02] контроллер для диспетчеризации и телемеханики

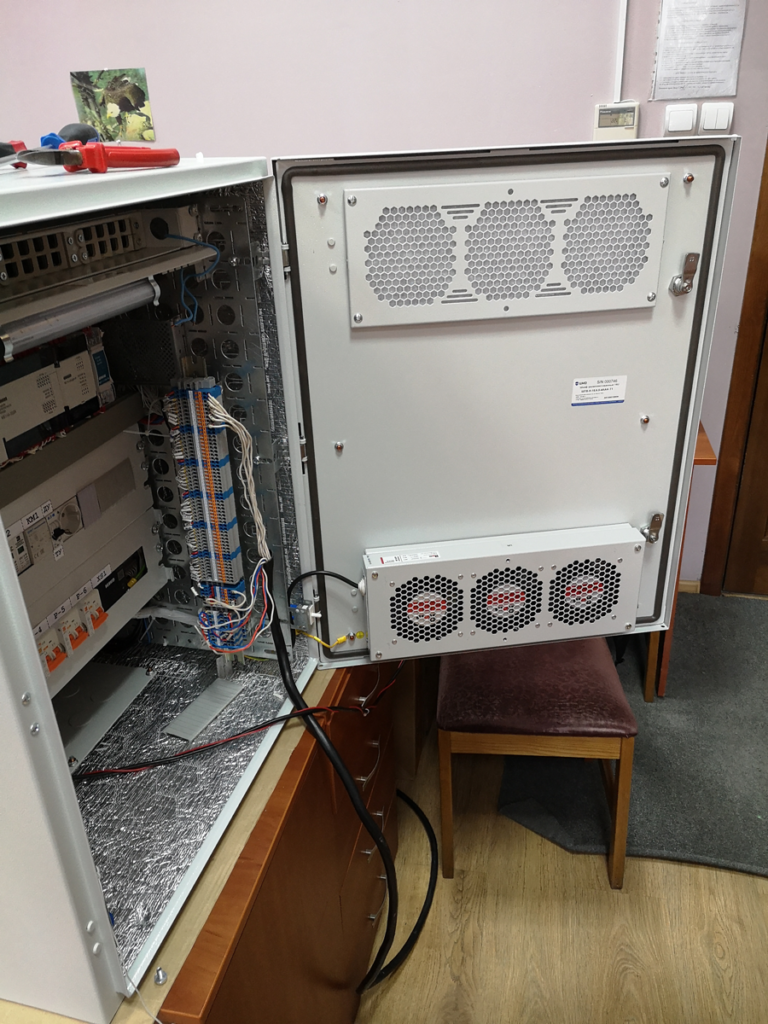

Разработан шкаф для управления высоковольтными разъединителями на базе оборудования ОВЕН.

Шкаф управления предназначен для оперативного контроля состояния разъединителей и их управления.

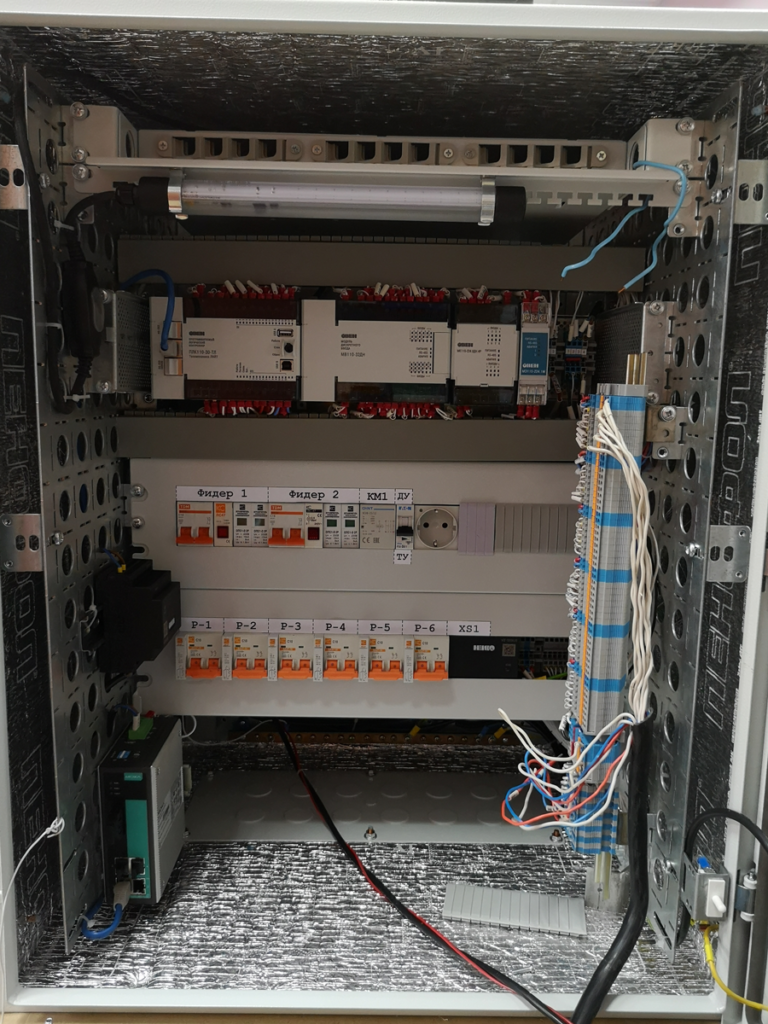

Основное оборудование шкафа управления:

• Контроллер ОВЕН ПЛК110-220.30-ТЛ.
• Модуль ввода дискретных сигналов ОВЕН МВ110-220.32ДН.
• Модуль ввода/вывода дискретных сигналов ОВЕН МК110-224.8ДН.4Р.
• Модуль измерения параметров электрической сети ОВЕН МЭ110-224.1М.
• Блок питания ОВЕН БП60Д-Д4-24.
• Промышленный коммутатор Ethernet MOXA.

Принцип работы

На дискретные входы контроллера и модулей ввода поступают сигналы от приводов высоковольтных разъединителей. По сигналу с дискретного выхода контроллера производится управление приводами.

Модули расширения подключены по интерфейсу RS-485 к контроллеру. Защита оборудования от перенапряжений и токов короткого замыкания осуществляется с помощью ограничителей импульсных перенапряжений и автоматических выключателей.

Шкаф оборудован АВР и питается от двух независимых источников питания.

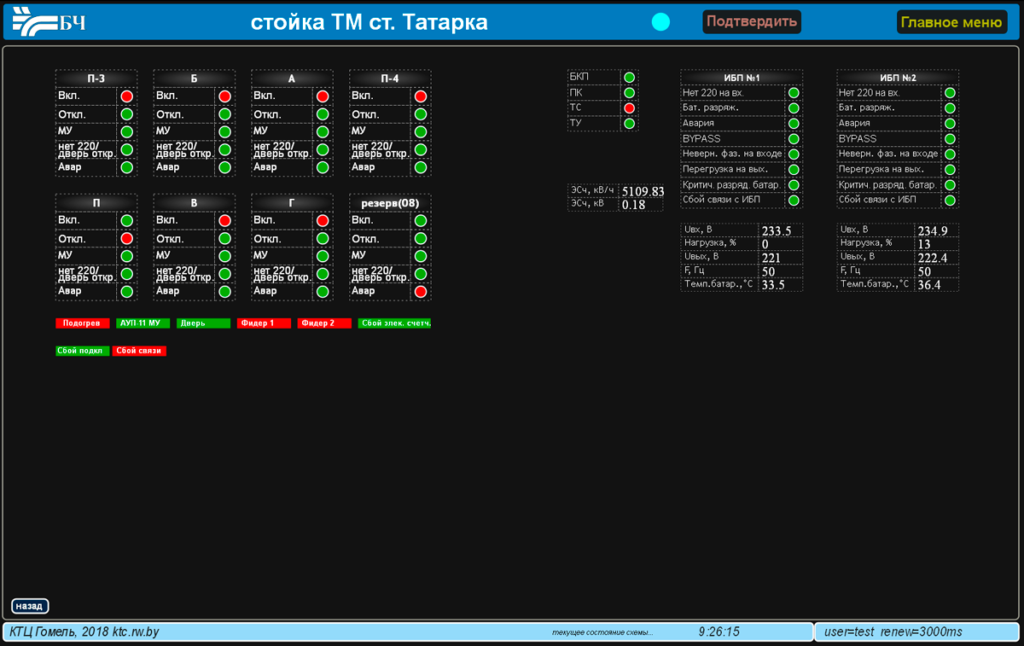

Шкаф производит контроль:

• Наличия входного напряжения на входах.
• Положения двери отрыта/закрыта.
• Положения автоматических выключателей (питание приводов).
• Включения/отключения внутреннего обогрева и охлаждения.
• Параметров приводов (положение "включено", положение "отключено", среднее положение, наличие питания привода, открытие двери привода, местное/диспетчерское управление).

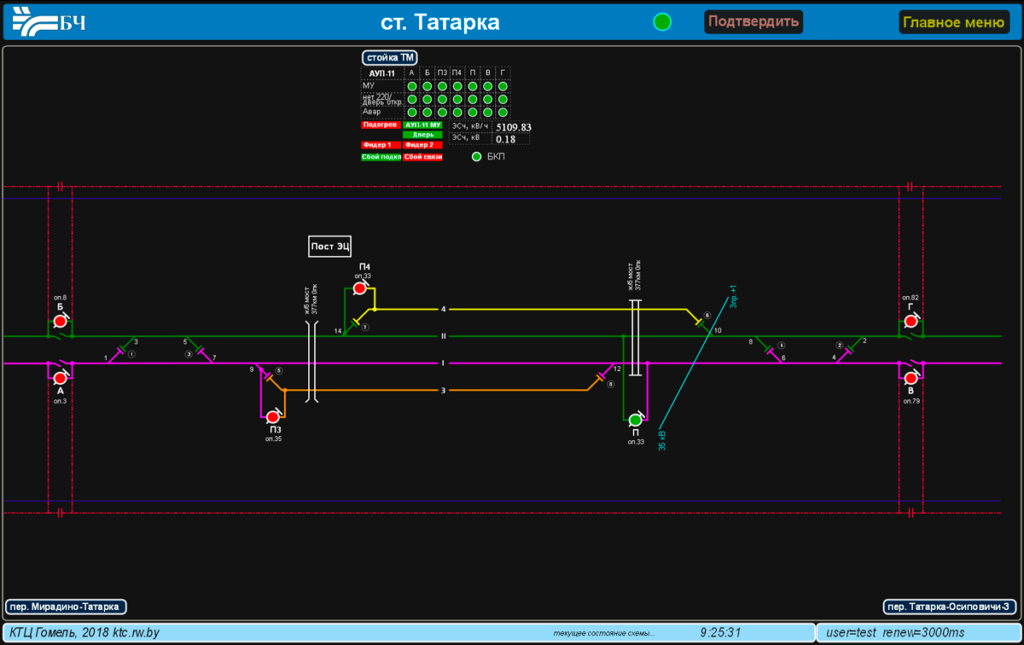

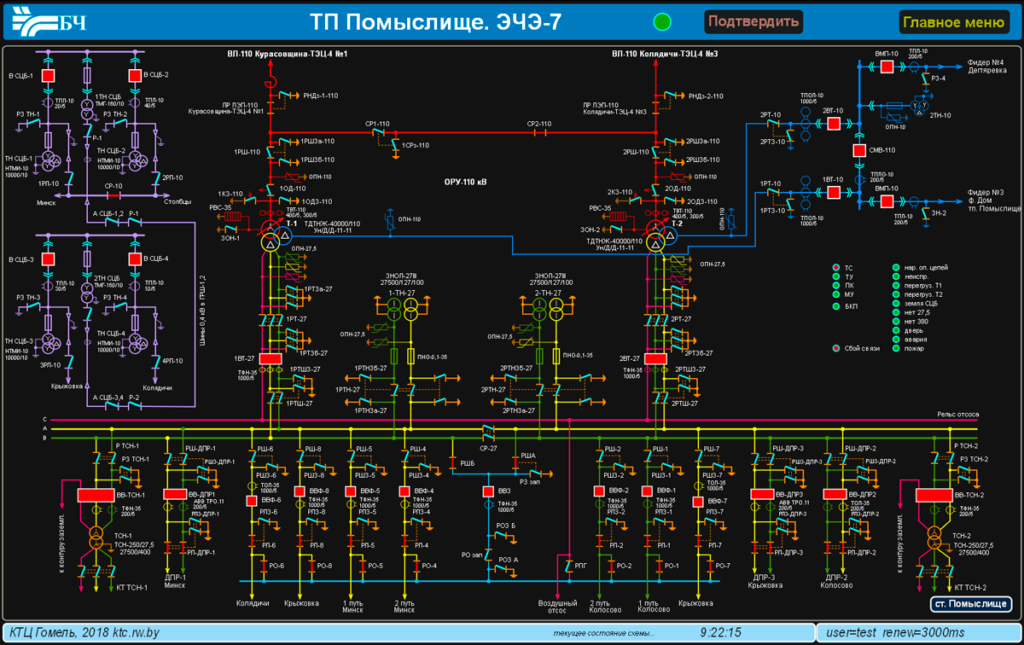

Система верхнего уровня подключается к шкафу по протоколу МЭК 60870-5-104. Шкаф может быть адаптирован и под другие технологические процессы.
