Технический учет и диспетчеризация энергоснабжения промышленного предприятия - ОвенБел

Компания: ООО «Атлас-Маркет»

Город: Советск

Используемая продукция ОВЕН:

ПЛК323-ТЛ контроллер для электроэнергетики
БП15Б, БП30Б, БП60Б блоки питания для промышленной автоматики
SCADA-система ОВЕН Телемеханика ЛАЙТ
Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110
ПД200-ДД интеллектуальный датчик дифференциального давления

В 2018 году компания «Атлас-маркет» приступила к проектированию, монтажу и наладке оборудования системы телемеханики по учёту всех видов энергии на предприятии.

Предприятие «Атлас-маркет» (бывший Советский целлюлозно-бумажный завод) занимается производством и реализацией широкого спектра целлюлозно-бумажной продукции.

Поступила задача: рассмотреть общую ситуацию по выработке и потреблению всех видов энергии всеми структурными подразделениями предприятия. Расчёт с сетями осуществляется по 6 тарифу (часовое потребление). И необходимость учета была вызвана порой необоснованными счетами за нарушение режима потребления электроэнергии.

Особенностью предприятия является наличие собственной генерации, «слабая» связь с энергосистемой (изношенность и недостаточное количество фидеров), раздельное расположение главных щитов управления турбинного цеха (ГЩУ турбинного цеха) и щитов электрического хозяйства предприятия (ГЩУ электро).

Местом размещения системы управления была выбрана ТЭЦ предприятия, так как отсюда осуществляется всё энергоснабжение.

Исполнение SCADA-системы сетевое. Лицензии:

SCADA-BASE-1000 и AIIS-50 (совмещенная) – 1 шт. (сервер, ГЩУ турбинного цеха).

SCADA-ARM – 1 шт. (клиент, ГЩУ электро).

SCADA + AIIS – ARM (совмещенная) – 1 шт. (для главного энергетика).

Задачу разбили на 2 этапа:

Учёт и контроль потребления электрической энергии с формированием отчётов (суточных, суточных с накоплением, режимных дней по требованию сетей, выработка и режим потребления электроэнергии из системы и т.д.).
Учёт и контроль потребления пара, воды и газа.

Реализация проекта

1-й этап выполнен на 100%. В качестве многофункциональных приборов по контролю и учёту электроэнергии были выбраны для фидеров связи Меркурий 234 ART2-00 P (2 шт.) и для основных потребителей (основные цеха) Меркурий 230 ART-00 PQRSIDN (19 шт.). Трансформаторы тока и напряжения использованы существующие. Для резервного питания интерфейса счётчиков использовали блоки питания ОВЕН БП30Б-Д3-12 (90-264 VAC/12VDC)

В качестве устройства сбора и обработки данных использован контроллер ОВЕН ПЛК323-ТЛ. Связь со счётчиками осуществляется по RS-485. Длина линии 235 метров.

Порт № 4. Порт № 5 оставили для 2-го этапа.

Для визуализации режима работы ТЭЦ и учёта энергоресурсов выбрали SCADA-систему ОВЕН «Телемеханика ЛАЙТ». Выбор SCADA-системы ОВЕН «Телемеханика ЛАЙТ» был обоснован:

русскоязычностью;
интуитивно понятным интерфейсом;
круглосуточной бесплатной техподдержкой;
ценой.

Вся информация выводится на компьютеры ГЩУ турбинного и ГЩУ электро. Длина линии связи 110 м.

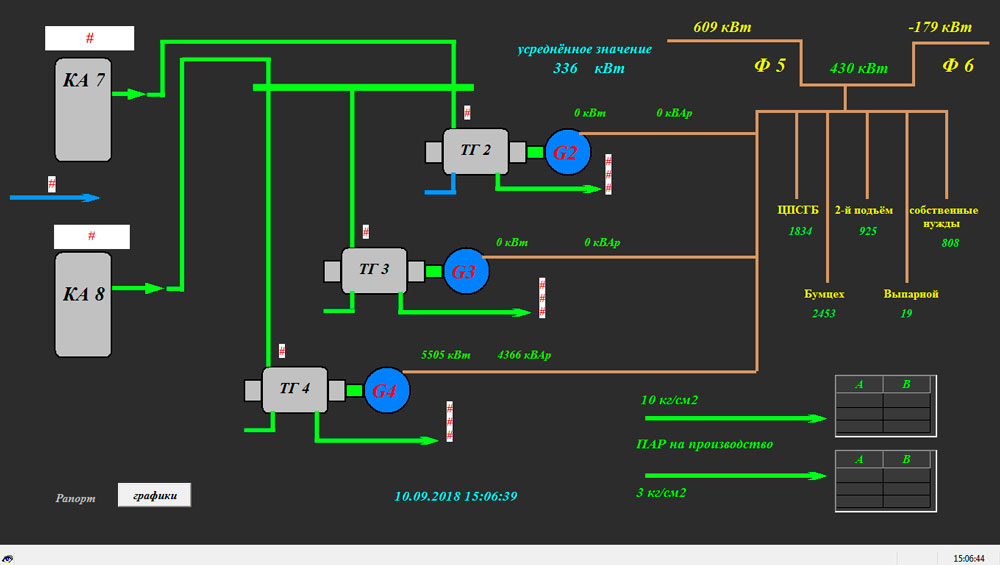

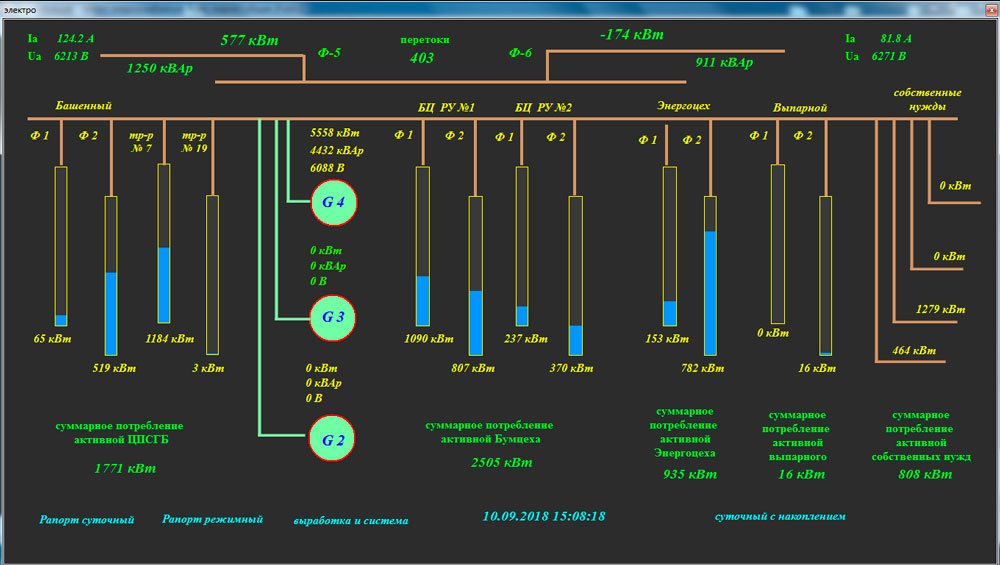

Графический интерфейс представлен в виде основной мнемосхемы, где основные потребители сгруппированы, выведено:

Суммарное потребление активной и реактивной мощности из системы и каждого потребителя.

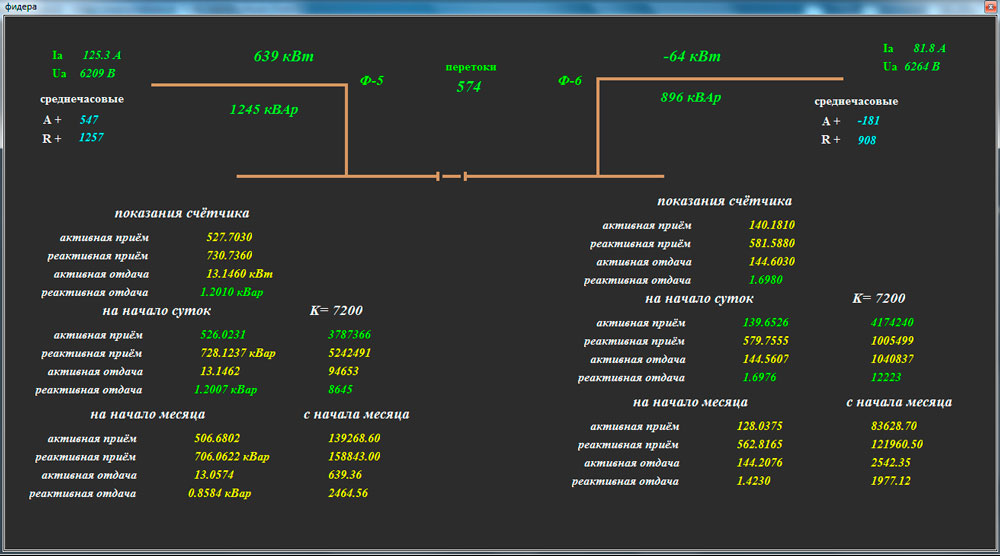

Токи и напряжения по фидерам связи с энергосистемой.

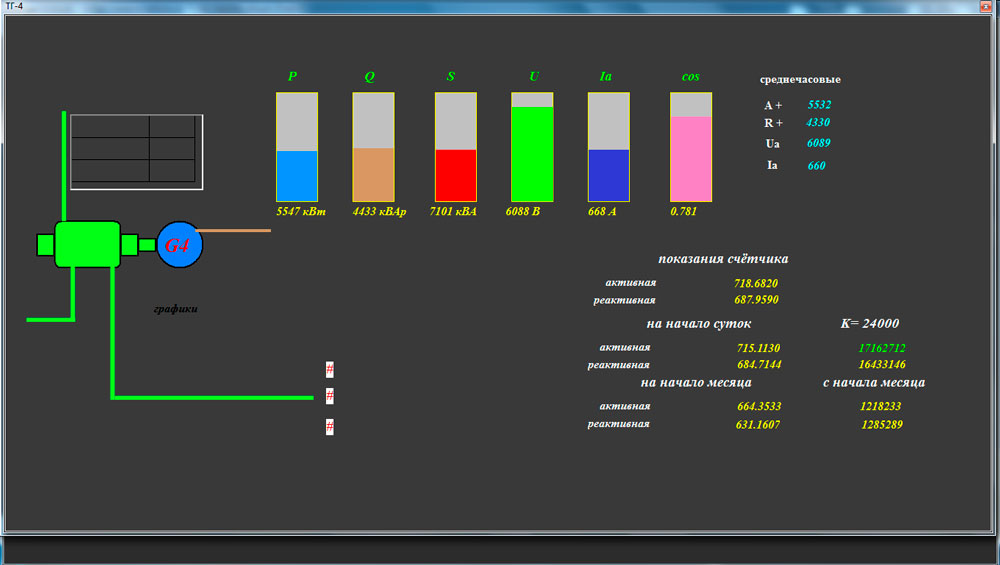

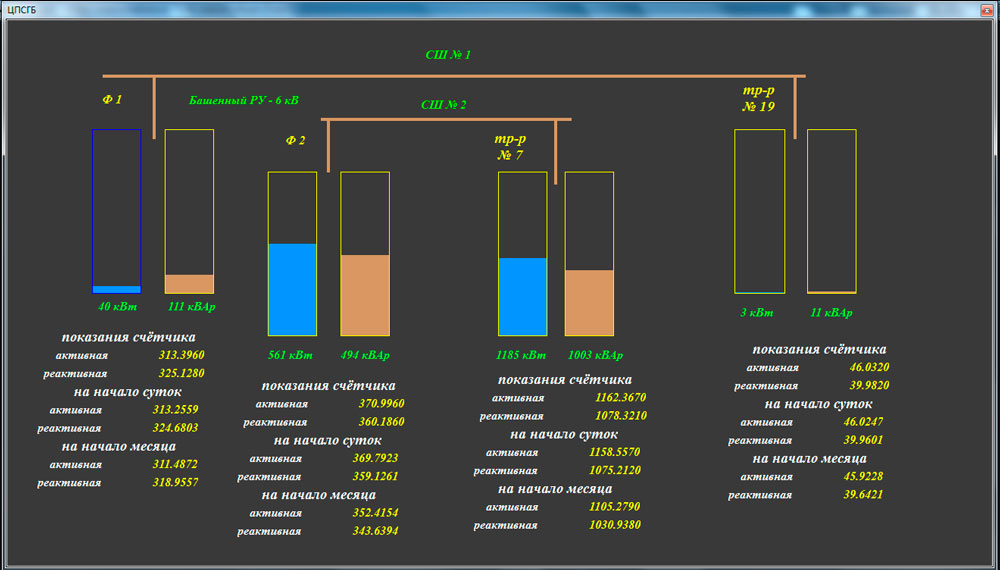

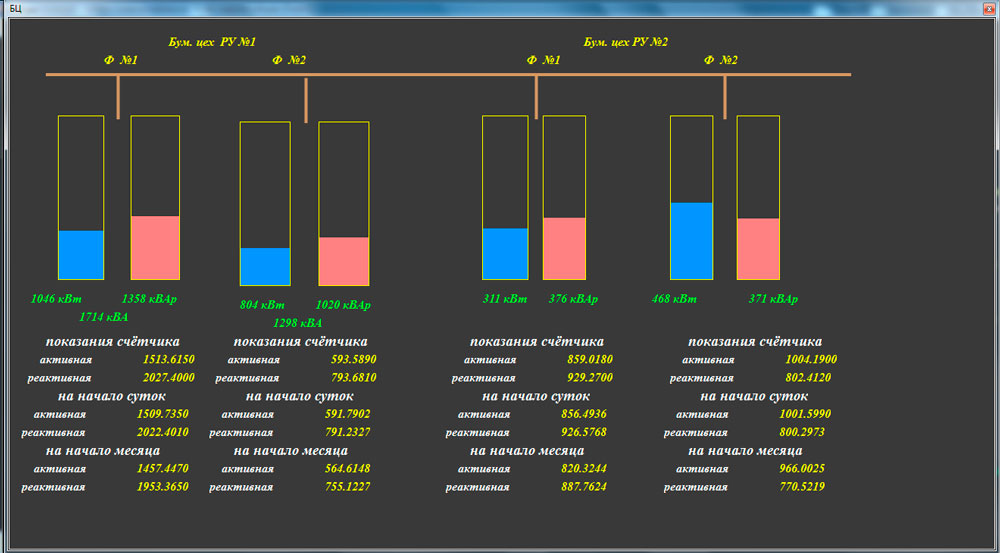

Каждый потребитель или генератор открывается в отдельном окне с выводом на экран:

значений мощности;

показаний счётчиков онлайн (со сброса), на начало суток, начало месяца и с начала месяца (накопление);

для генераторов дополнительно – напряжение, ток, среднечасовые значения напряжения, тока и мощностей.

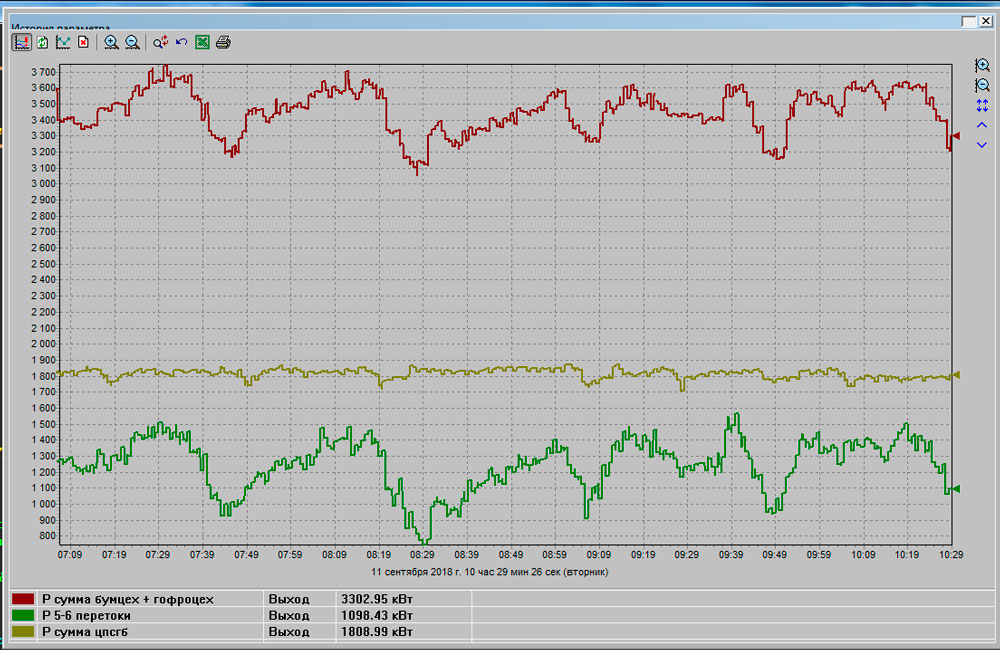

Возможность просмотра исторических трендов отдельно по каждому параметру и с группировкой по выбору. Внизу расположены кнопки формирования различных рапортов.

2-й этап выполнен на 40 %. Для измерения расхода пара и воды будут использоваться преобразователи дифференциального давления ОВЕН ПД200-ДД модель 155, преобразователи давления Vegabar 14 (6,0 МПа), термопреобразователи с унифицированным выходным сигналом типа ТХАУ-205 и модули аналогового ввода ОВЕН МВ110-220.8АС. Измерительные диафрагмы будут использоваться существующие.

Объекты, на которых будет осуществляться учет ресурсов:

два котлоагрегата БКЗ 75-39;
турбогенераторы №2 (6 мВт), №3 (12 мВт) и №4 (12 мВт);
расход пара 3 кг/см2 на производство;
расход пара 10 кг/см2 на производство;
расход «сырой» воды на ТЭЦ;
расход газа.

Графический интерфейс в разработке.
