WEB-диспетчеризация газовой котельной

Компания: ПРОЕКТ-П

Город: Вологда

Используемая продукция ОВЕН:

• Модули аналогового вывода (с интерфейсом RS-485) МУ110
• ПМ01 GSM/GPRS-модем
• Модули дискретного ввода (с интерфейсом RS-485) МВ110
• ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный)

Компания ПРОЕКТ-П совместно с ООО «Активконтролс» (г. Москва) для предприятия «Устюггазсервис» (г. Вологда) разработали и внедрили систему WEB-диспетчеризации газовой котельной на базе web-ориентированной SCADA-системы WSCADA.

Одним из видов деятельности «Устюггазсервис» является обслуживание газовых котельных. Все котельные, находящиеся на обслуживании, имеют систему СМС-оповещения об аварийных ситуациях на котельной. Недостатком СМС-оповещения является низкая информативность, которая определяется размером СМС-сообщения.

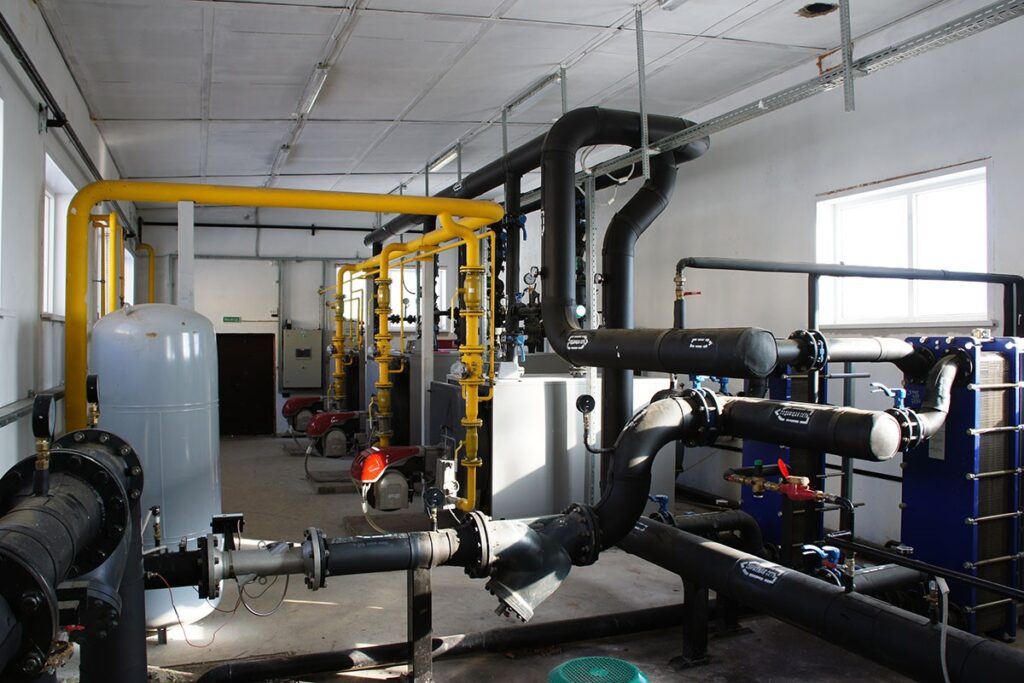

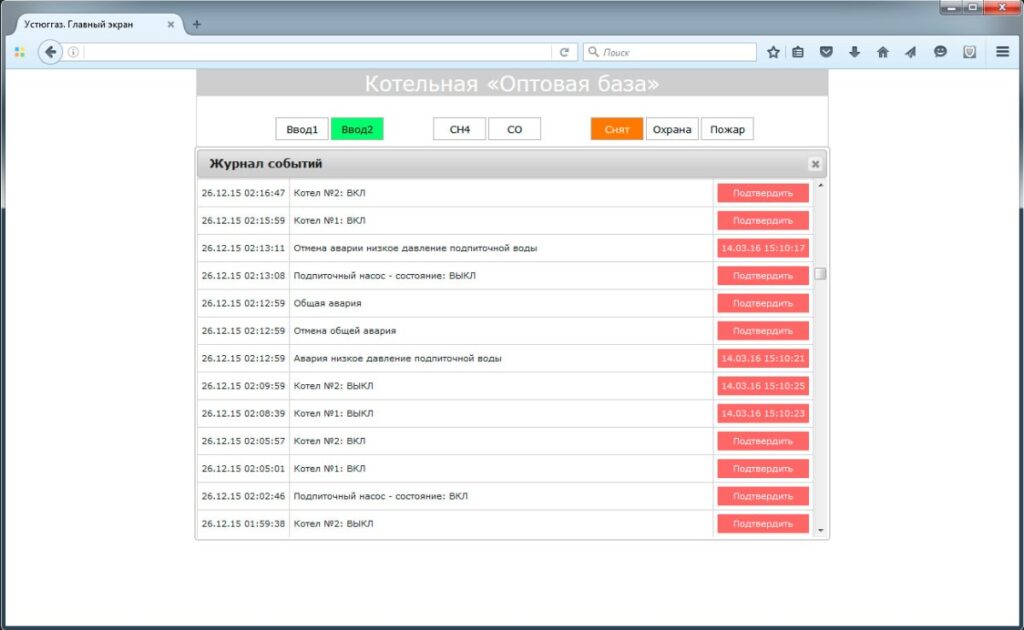

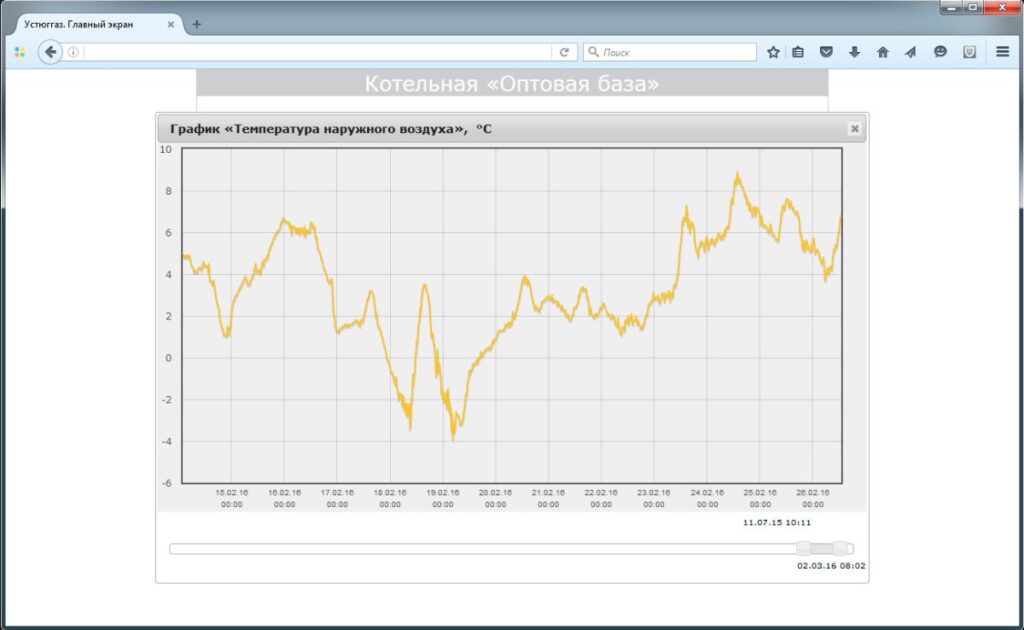

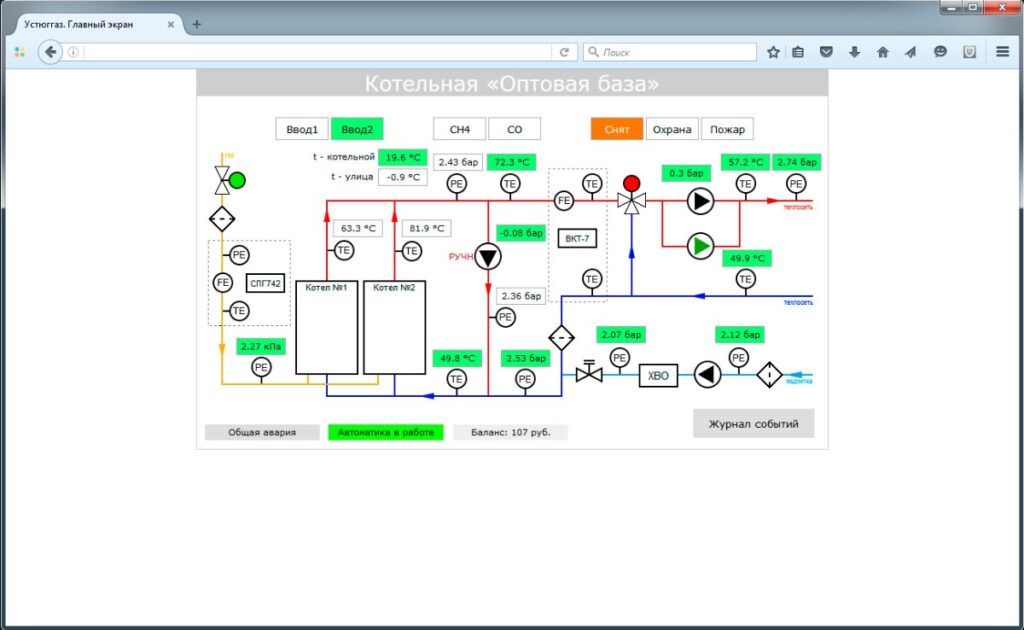

Актуальность внедрения системы WEB-диспетчеризации газовой котельной обусловлена, во-первых, мобильностью доступа к архивной и текущей информации о газовой котельной с любого персонального компьютера, ноутбука или телефона, во-вторых, полной информативностью оператора о состоянии газовой котельной. Система WEB-диспетчеризации газовой котельной на базе WSCADA работает под управлением операционной системы Ubuntu server и производит сбор данных с газовой котельной по протоколу Modbus-TCP (канал связи GSM-3G), обрабатывает полученные данные, архивирует в базу данных MySQL и по запросу клиентов формирует web-страницы, на которых отображаются мнемосхема газовой котельной, журнал событий, графики параметров.

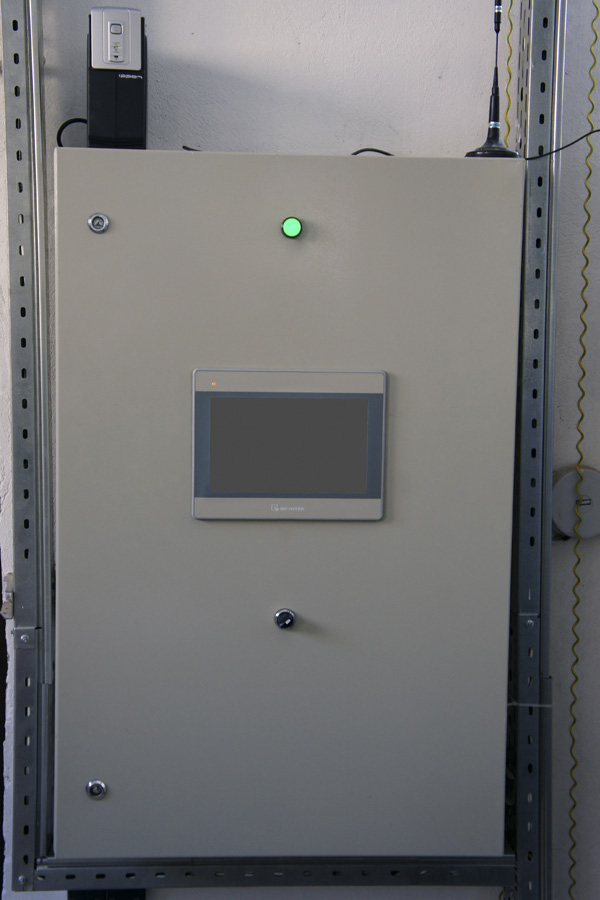

Автоматика газовой котельной построена на базе программируемого логического контроллера ОВЕН ПЛК110-60, модулей ввода-вывода линейки ОВЕН Мх110 и панели оператора. Контроллер ПЛК110 управляет оборудованием котельной по заданному алгоритму, считывает информацию с датчиков и контрольно-измерительного оборудования, при возникновении аварийных ситуаций отправляет СМС-сообщения на сотовые телефоны ответственных лиц посредством GSM-модема ОВЕН ПМ01. На панели оператора отображается мнемосхема котельной, журнал событий, графики параметров. Также с панели оператора задаются настройки автоматизированной системы управления (коэффициенты регулирования, таймеры, аварийные границы параметров, телефонные номера ответственных лиц и т.п.). ПЛК110-60 подключен к 3G-роутеру IRZ RUH2, СИМ-карта которого имеет статический IP-адрес. SCADA система WSCADA по GSM-каналу связи в режиме Master-TCP обращается на статический IP-адрес контроллера ПЛК110, считывает параметры котельной, архивирует полученную информацию и визуализирует ее в web-браузере пользователя.
